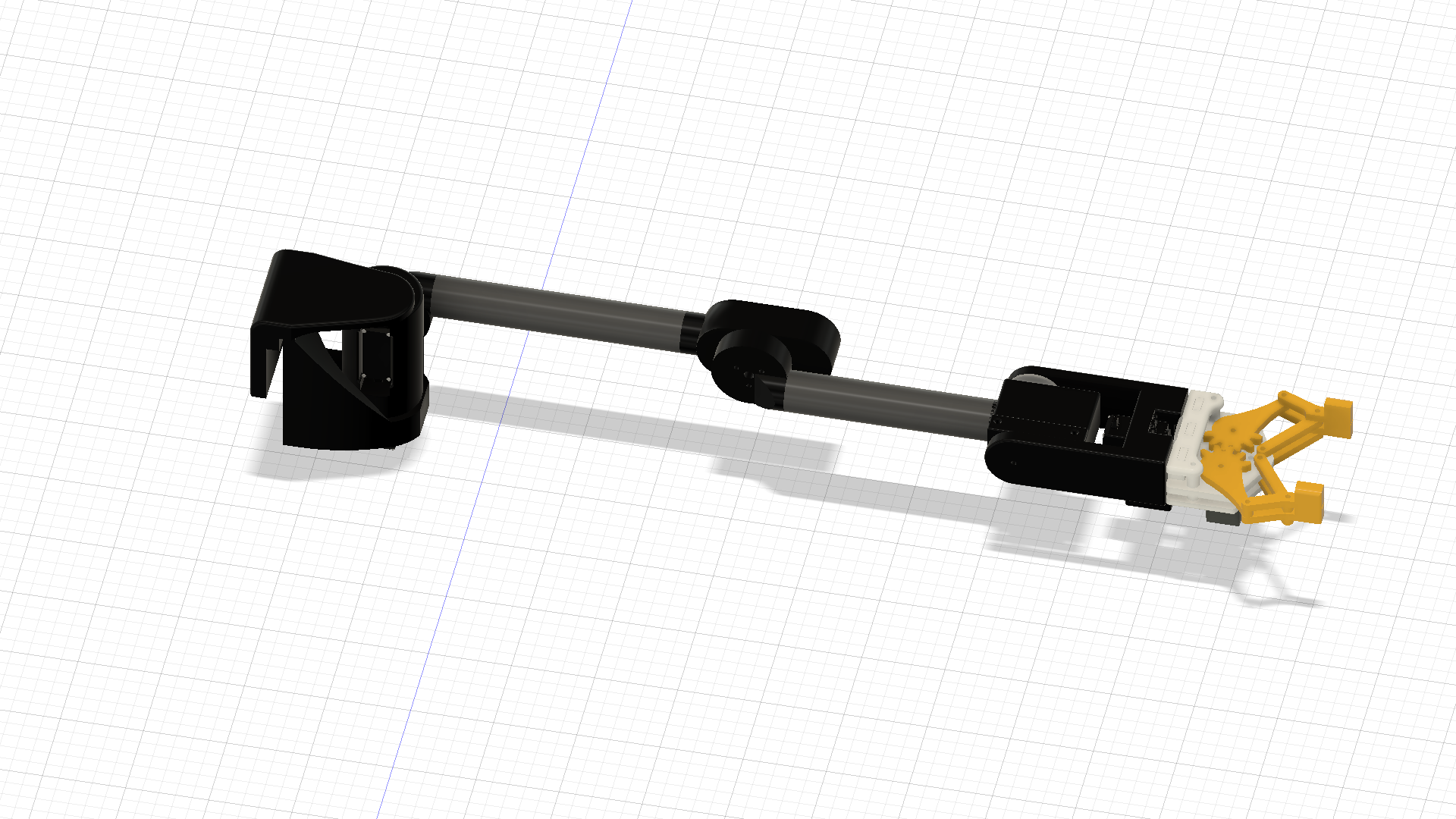

Robotic Arm System — assembled view
⚠️ Disclaimer
Some parts may be duplicates. Because these parts have not yet been printed and verified,
each is listed separately. This list will be updated once physical prints are confirmed.
🦾 Arm
5 parts

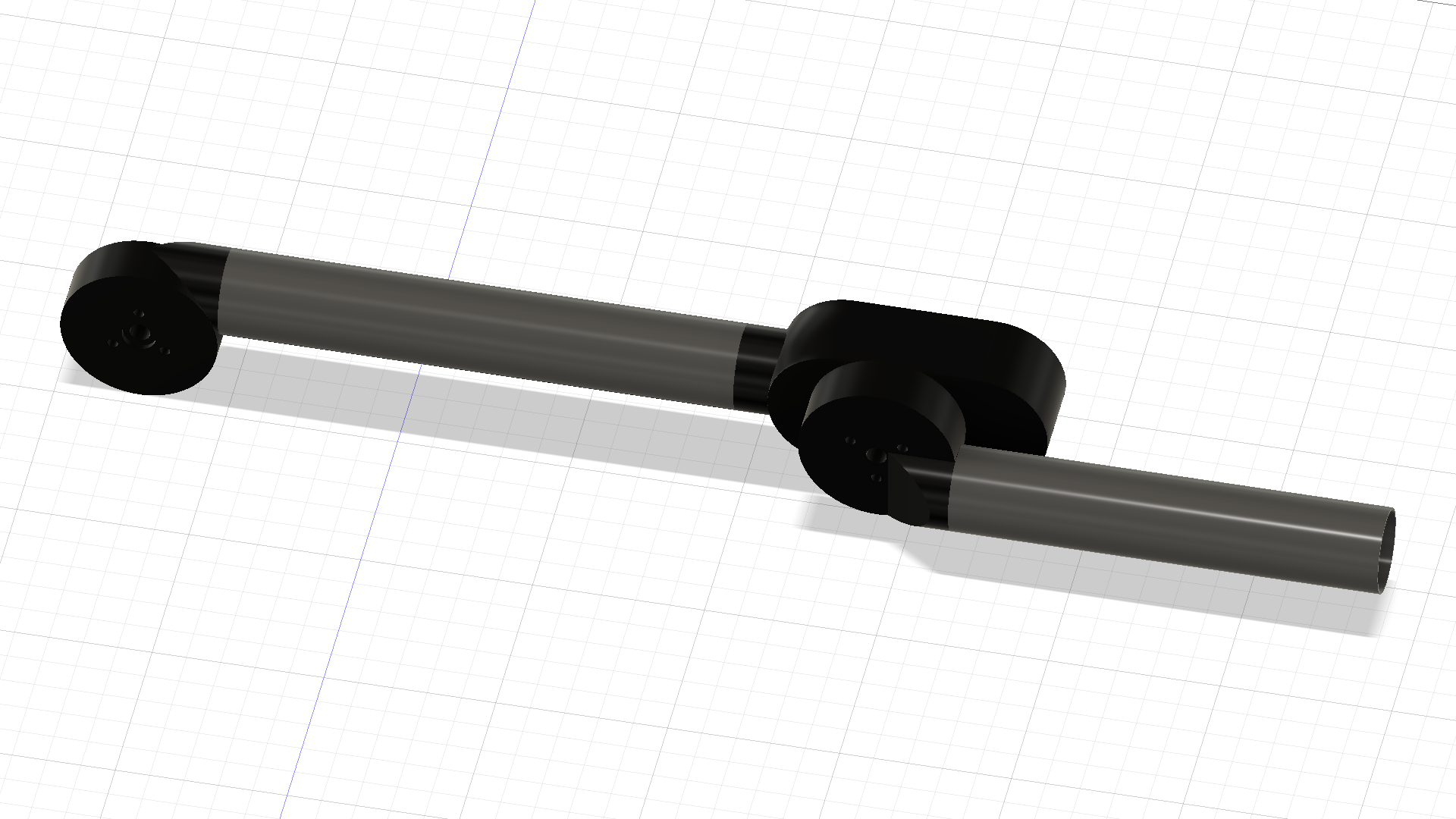

Arm — Group

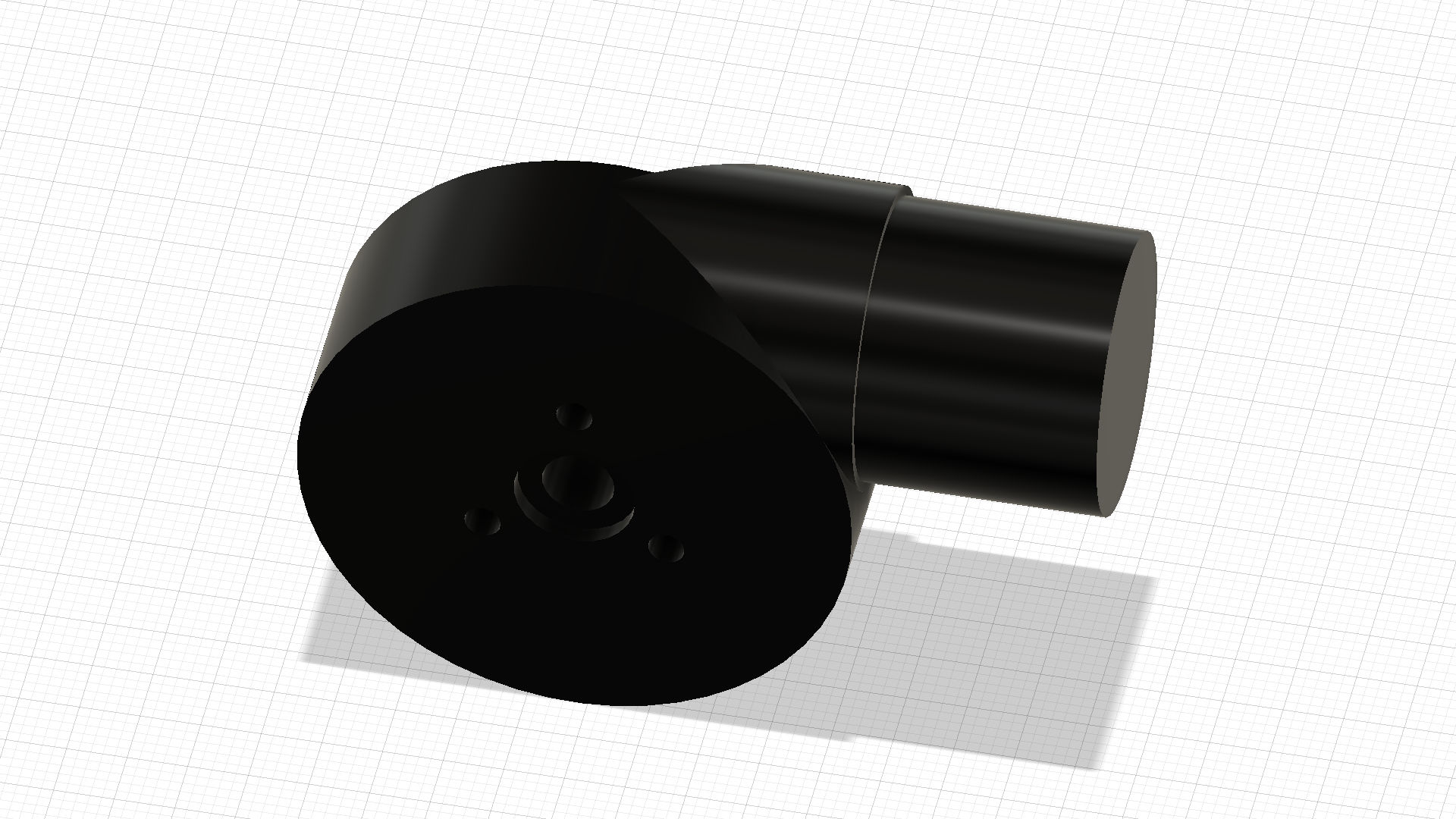

Arm Bottom Connector3D Print

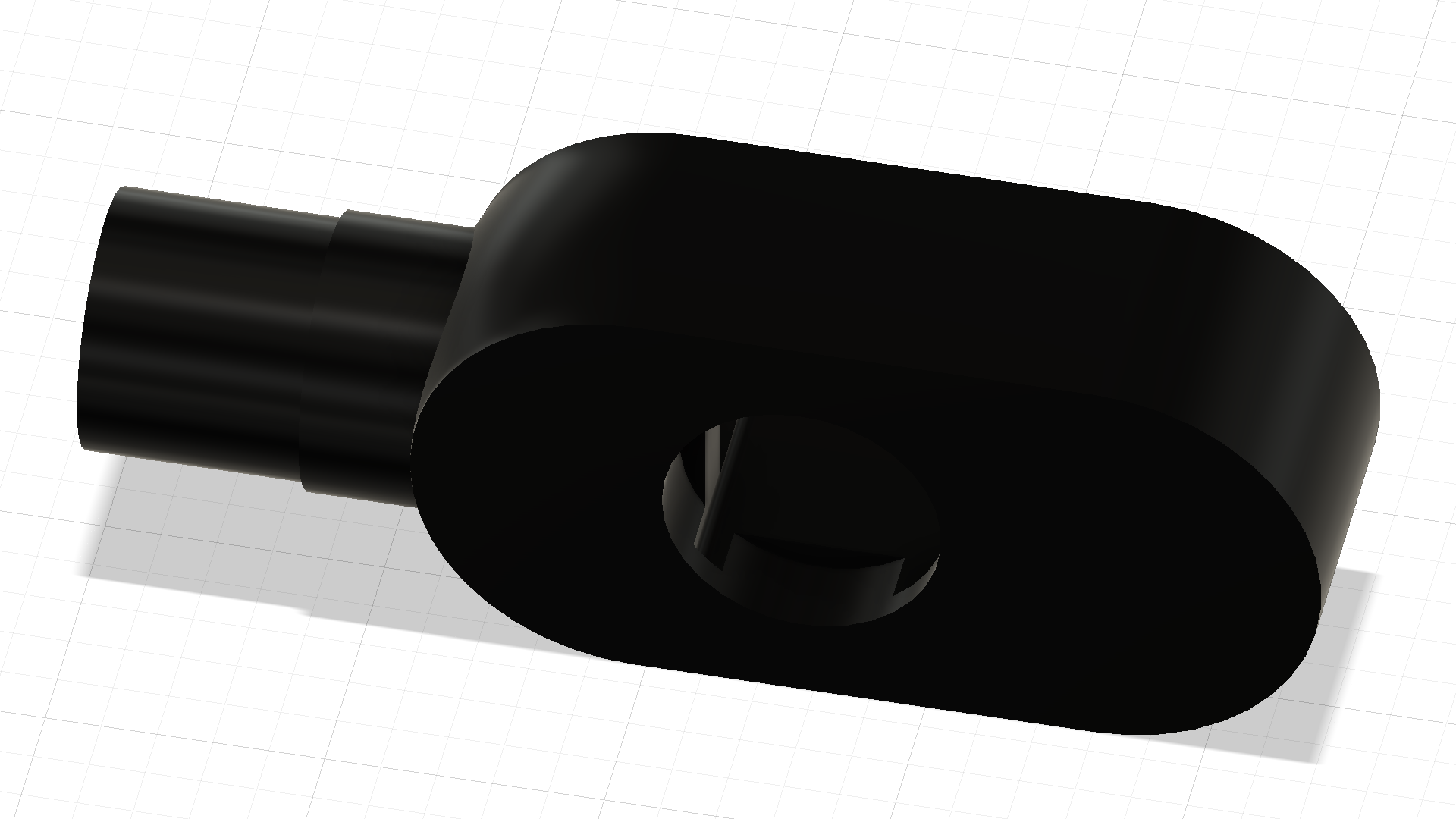

Arm Middle to Bottom Connector3D Print

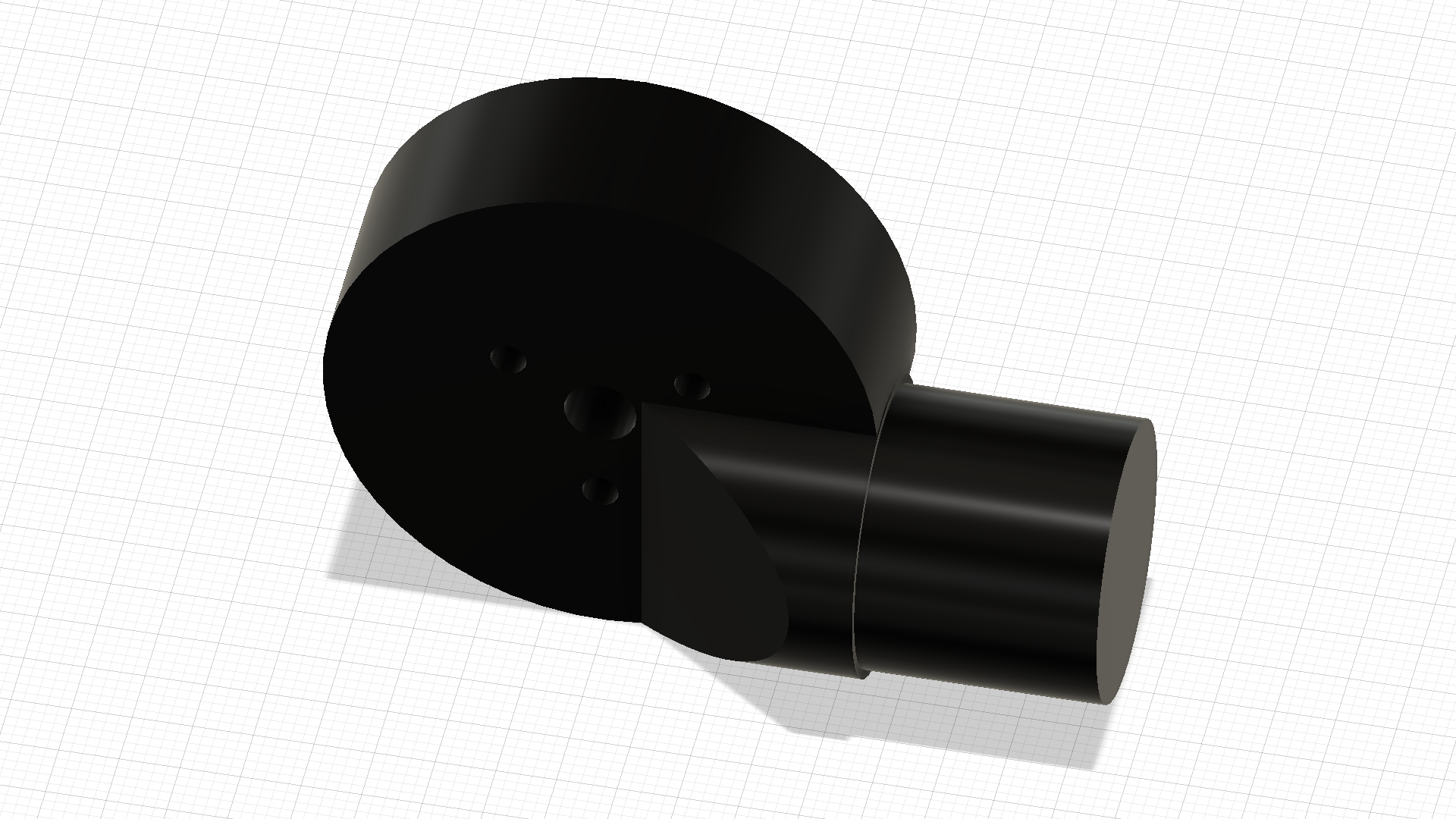

Arm Middle to Top Connector3D Print

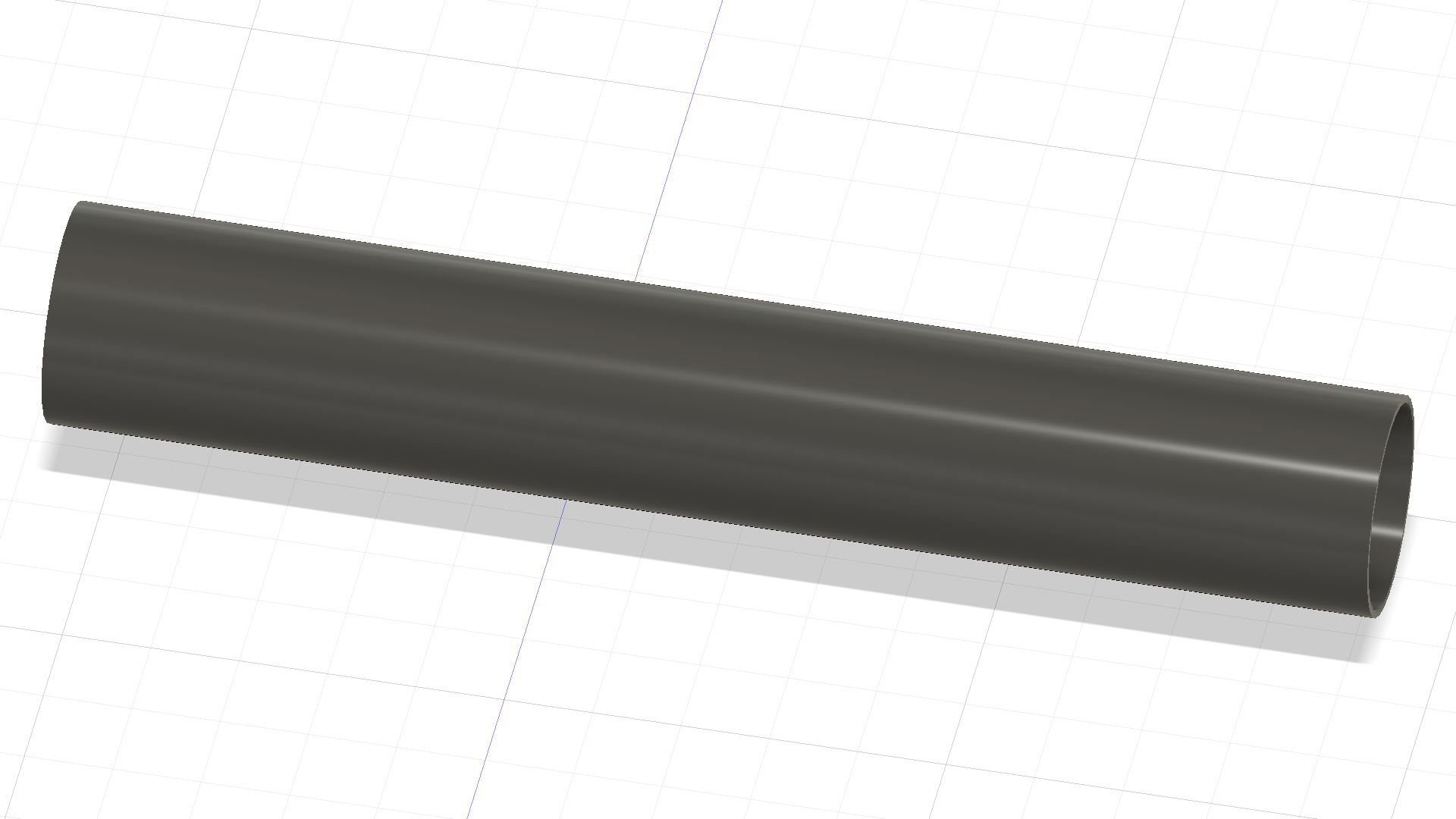

Arm Tube Bottom3D Print

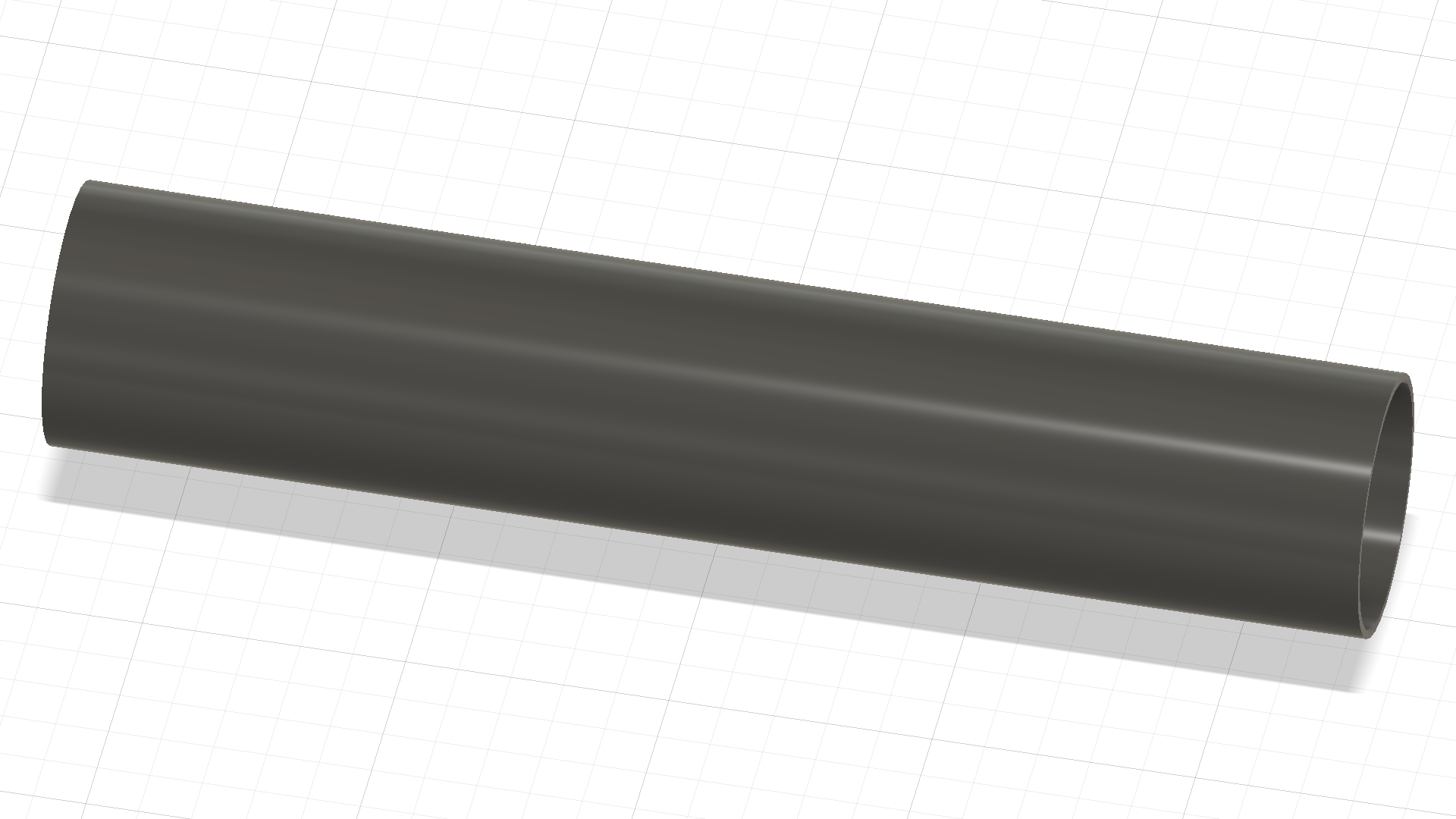

Arm Tube Top3D Print
⚙️ Grip Rotator (GR)
3 parts

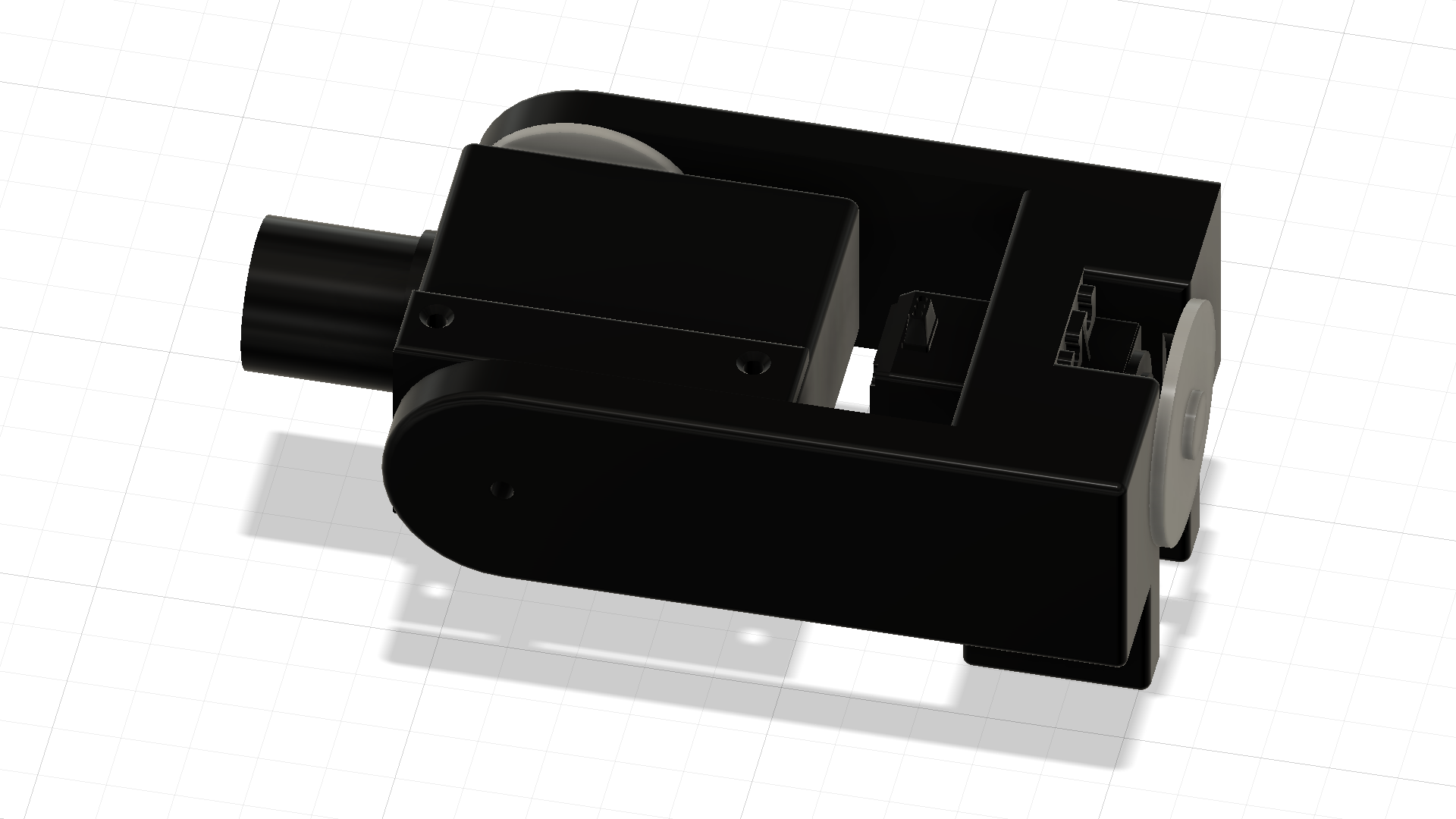

GR — Group

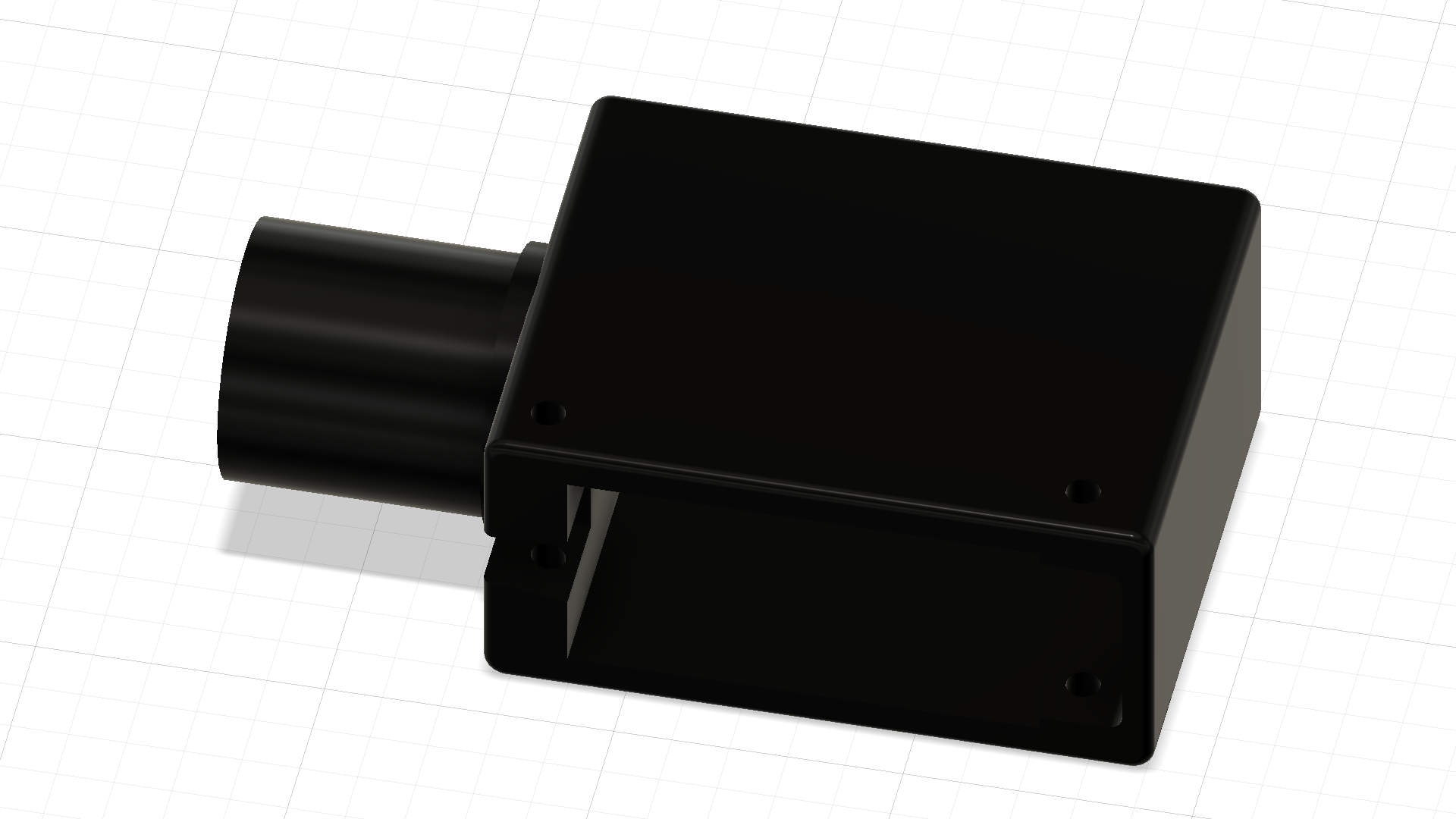

GR Arm Connector Base3D Print

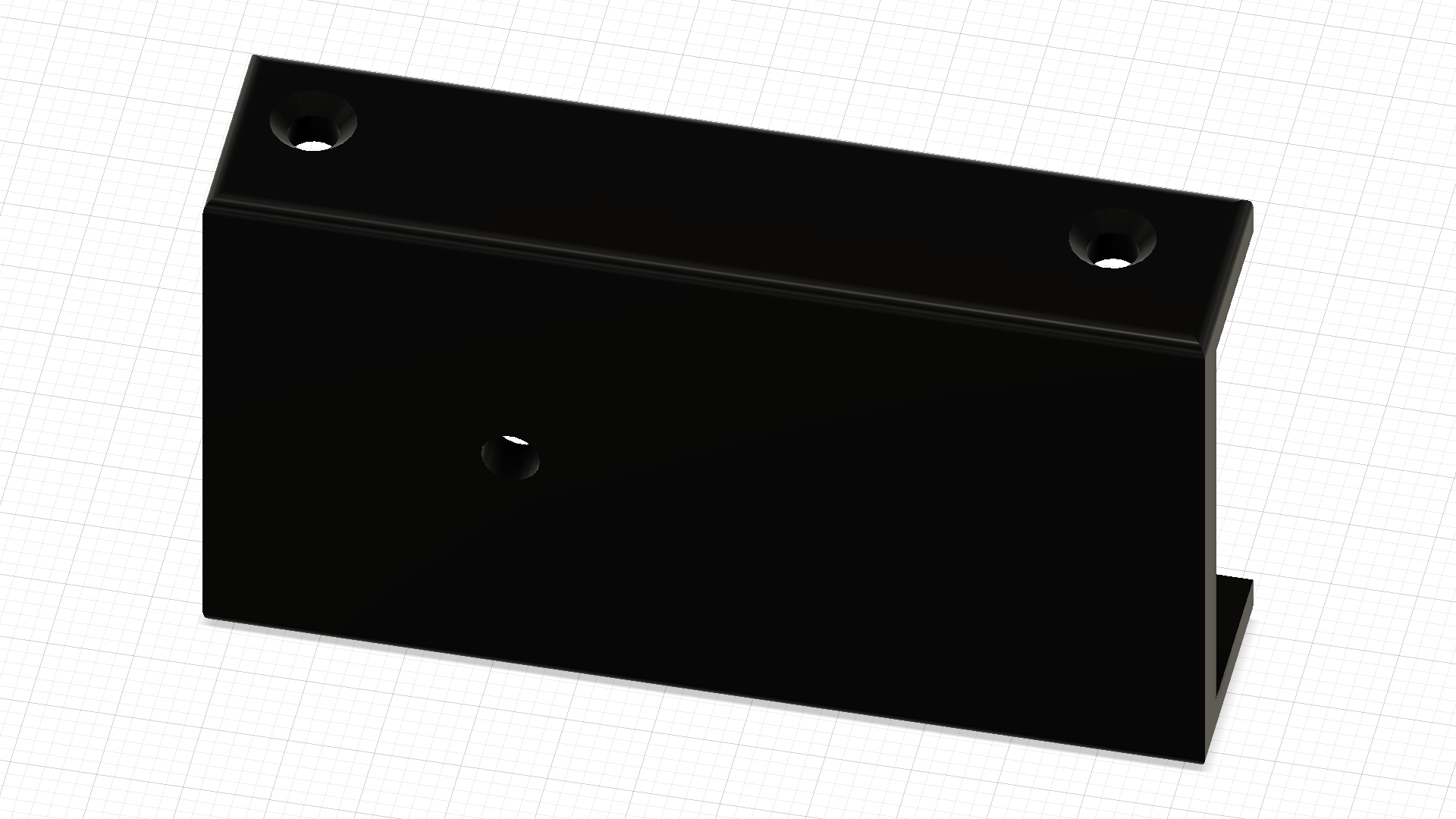

GR Arm Connector RS3D Print

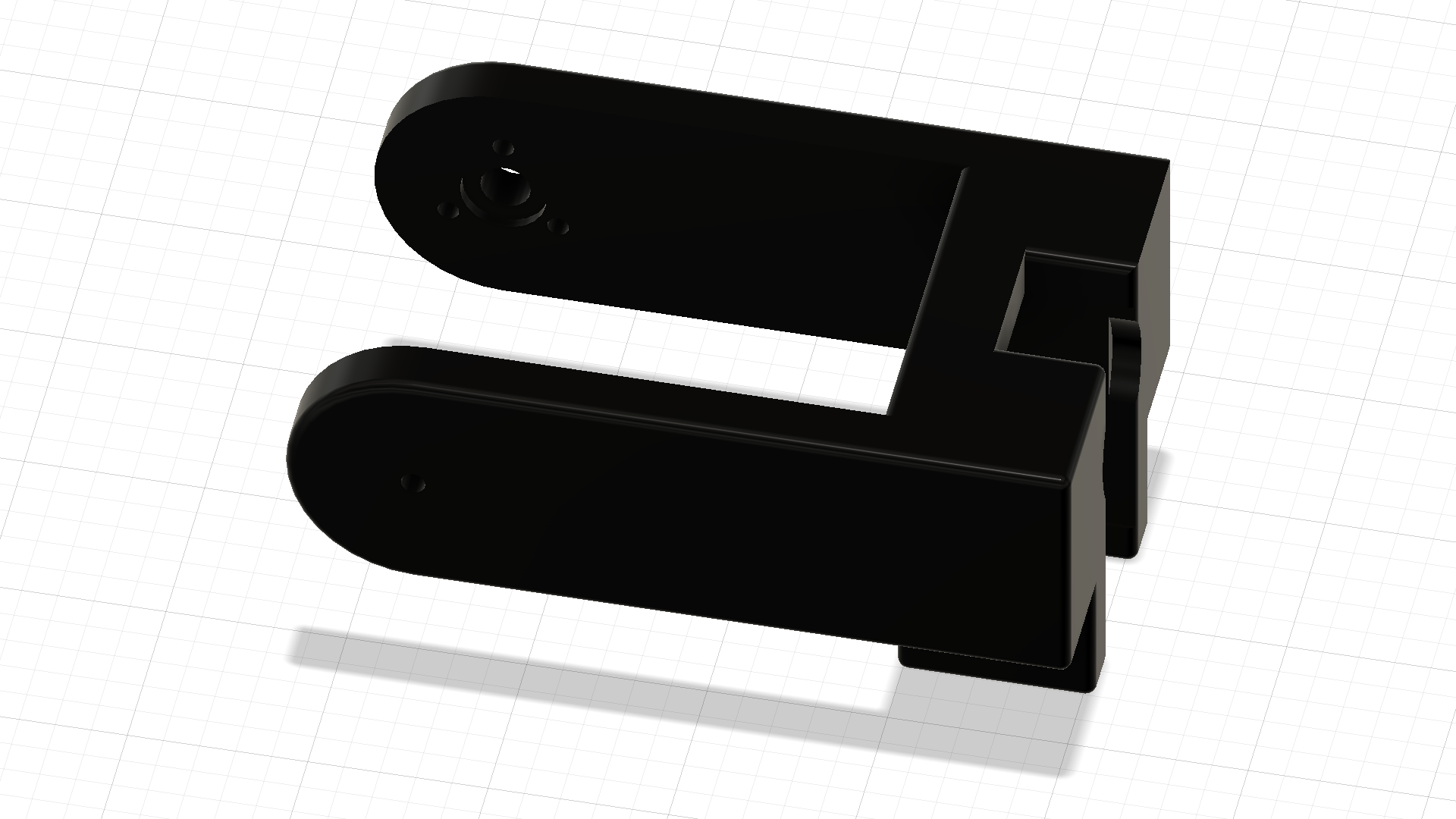

GR Main Body3D Print
🔧 Mount Rotator Base (MRB)
3 parts

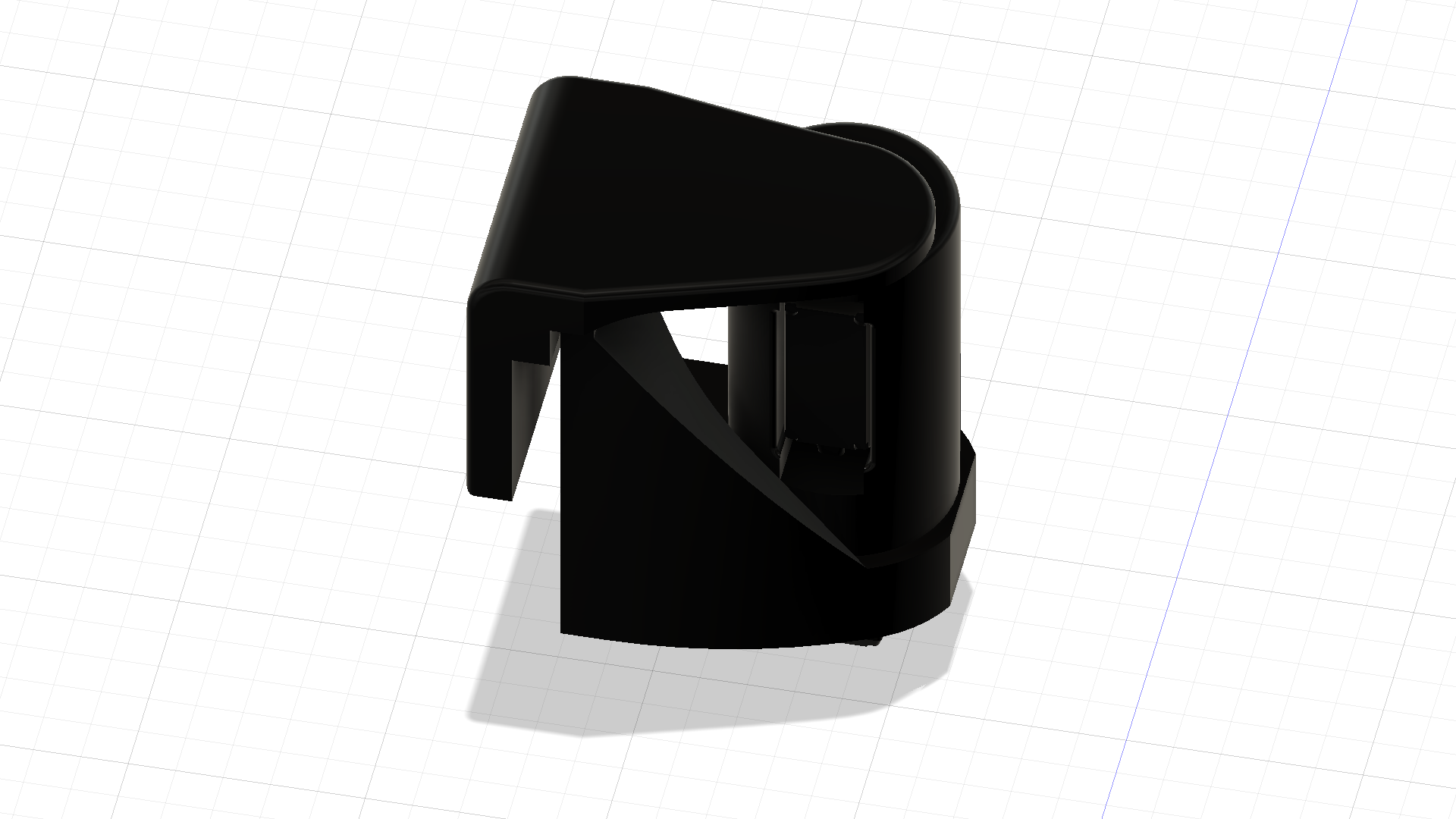

MRB — Group

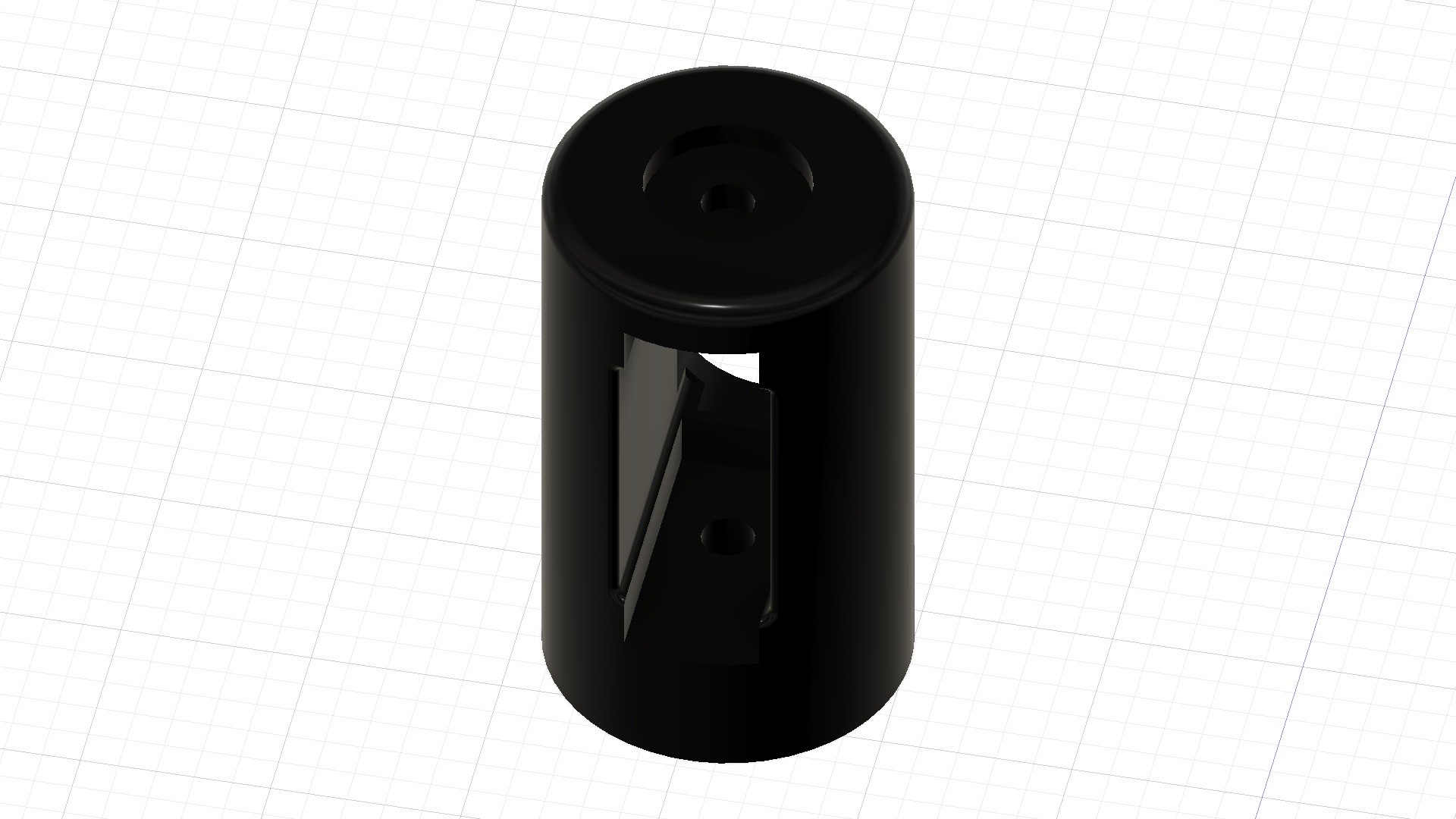

MRB Connector Servo Housing3D Print

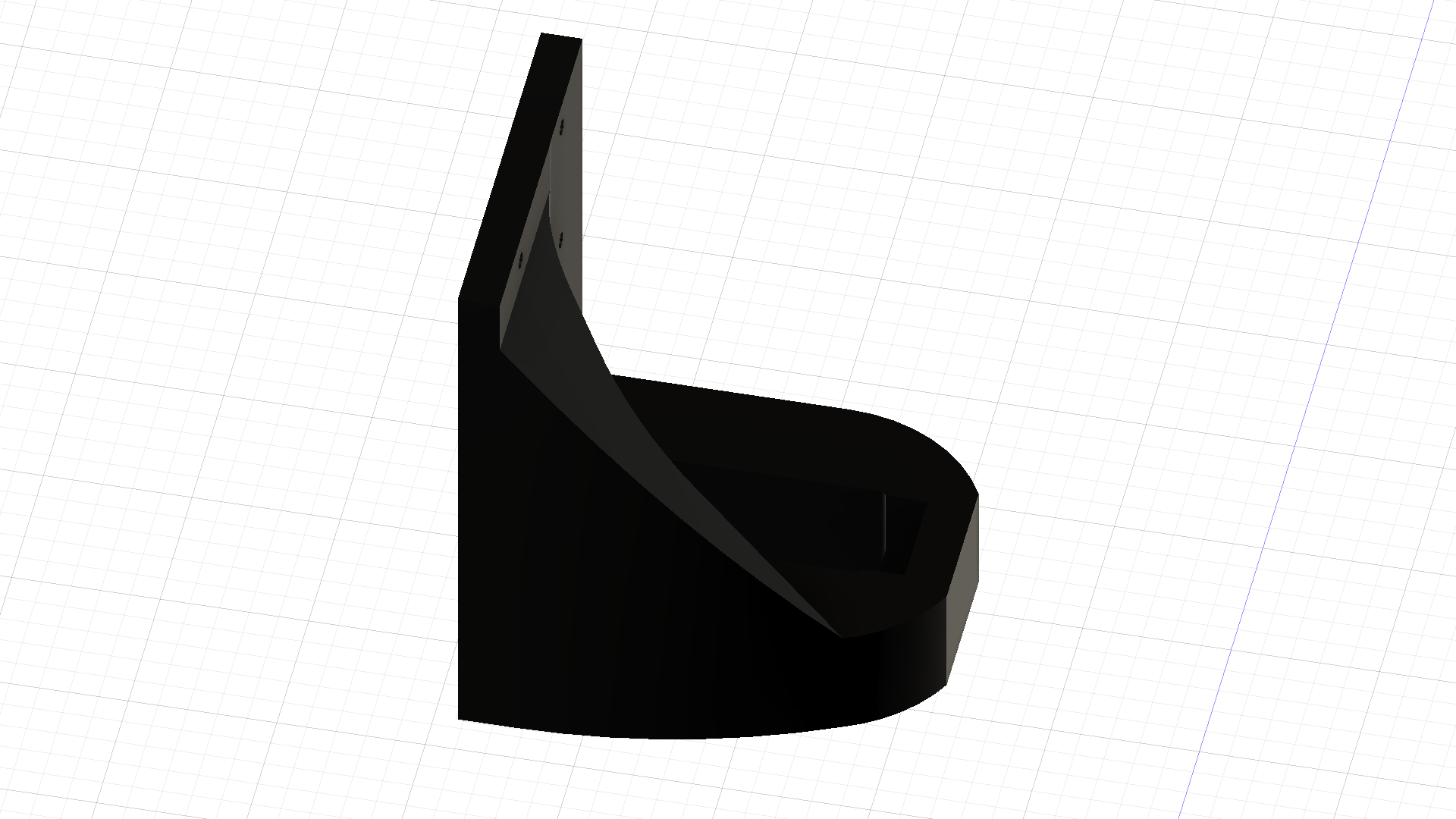

MRB Mount Bottom3D Print

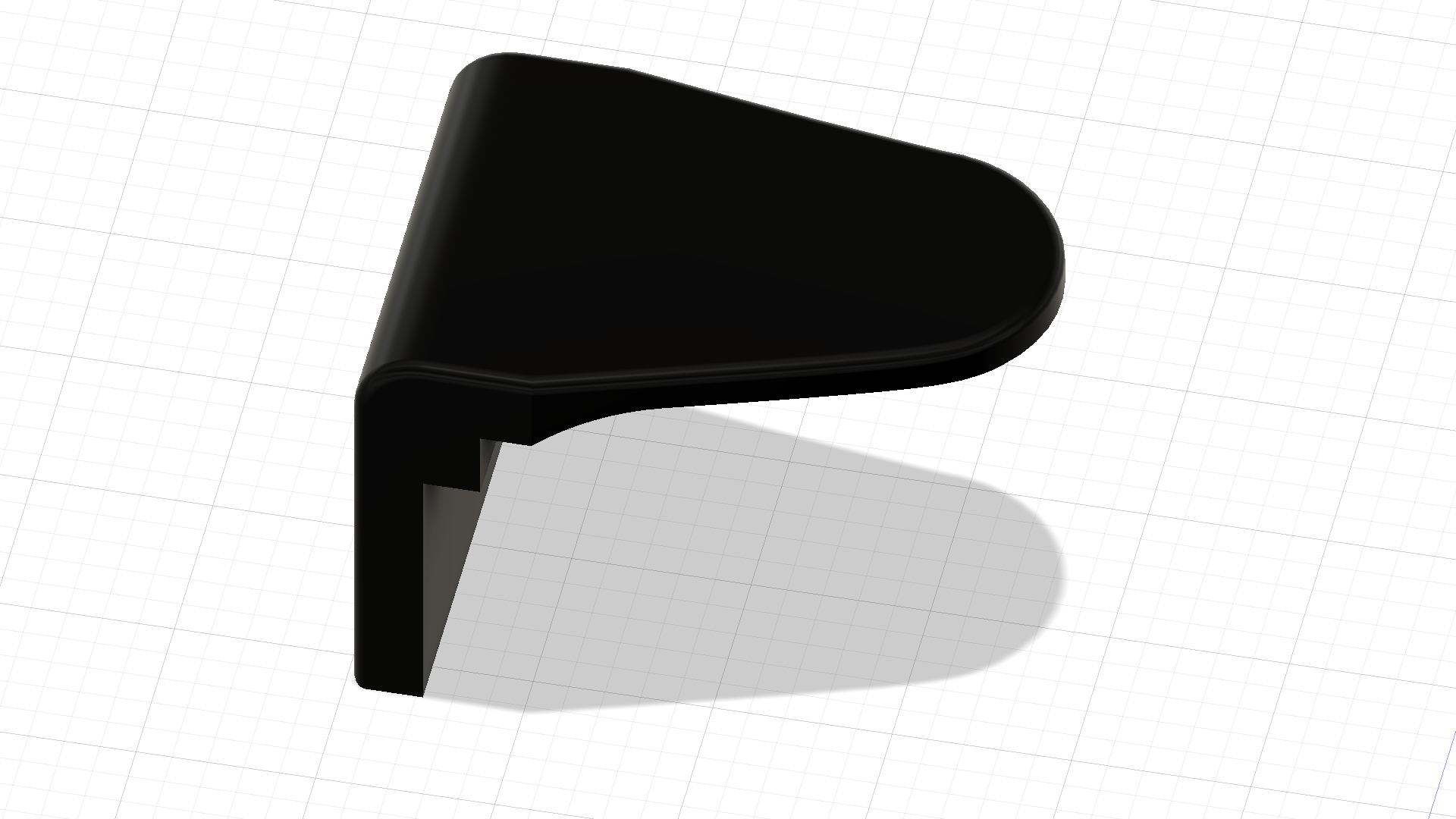

MRB Connector Top3D Print
🧲 Pincer
13 parts

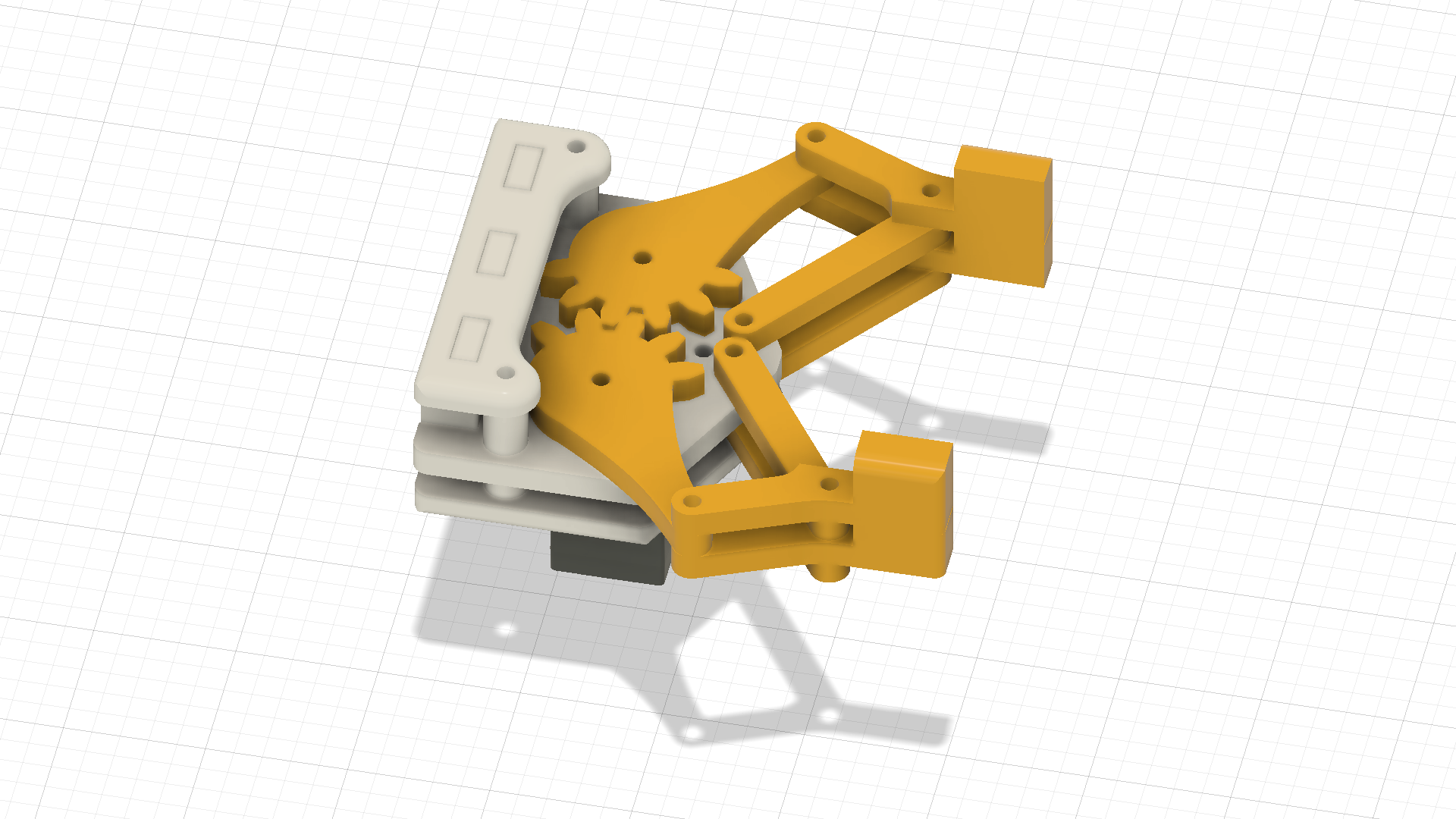

Pincer — Group

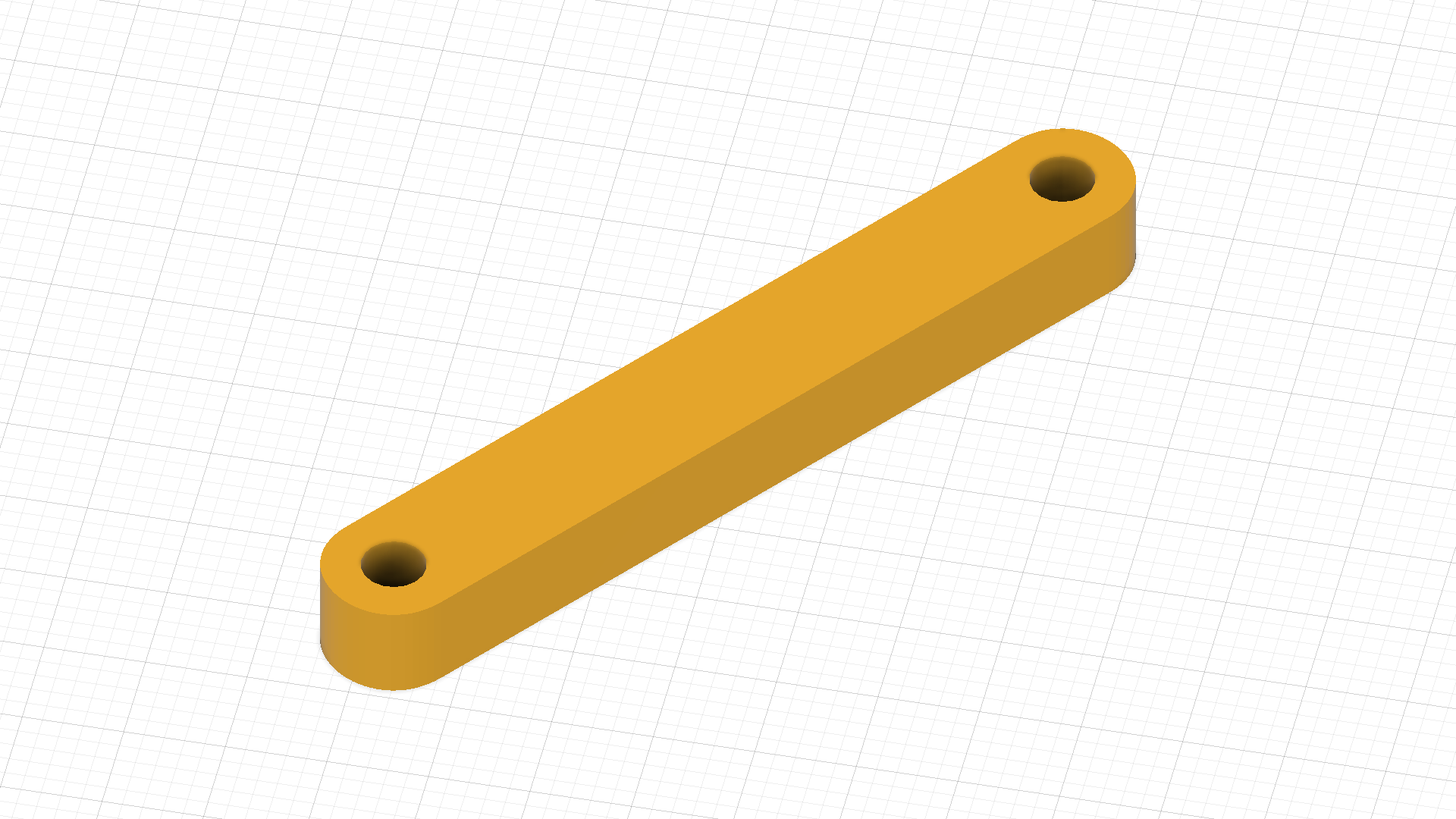

Pincer Arm x43D Print

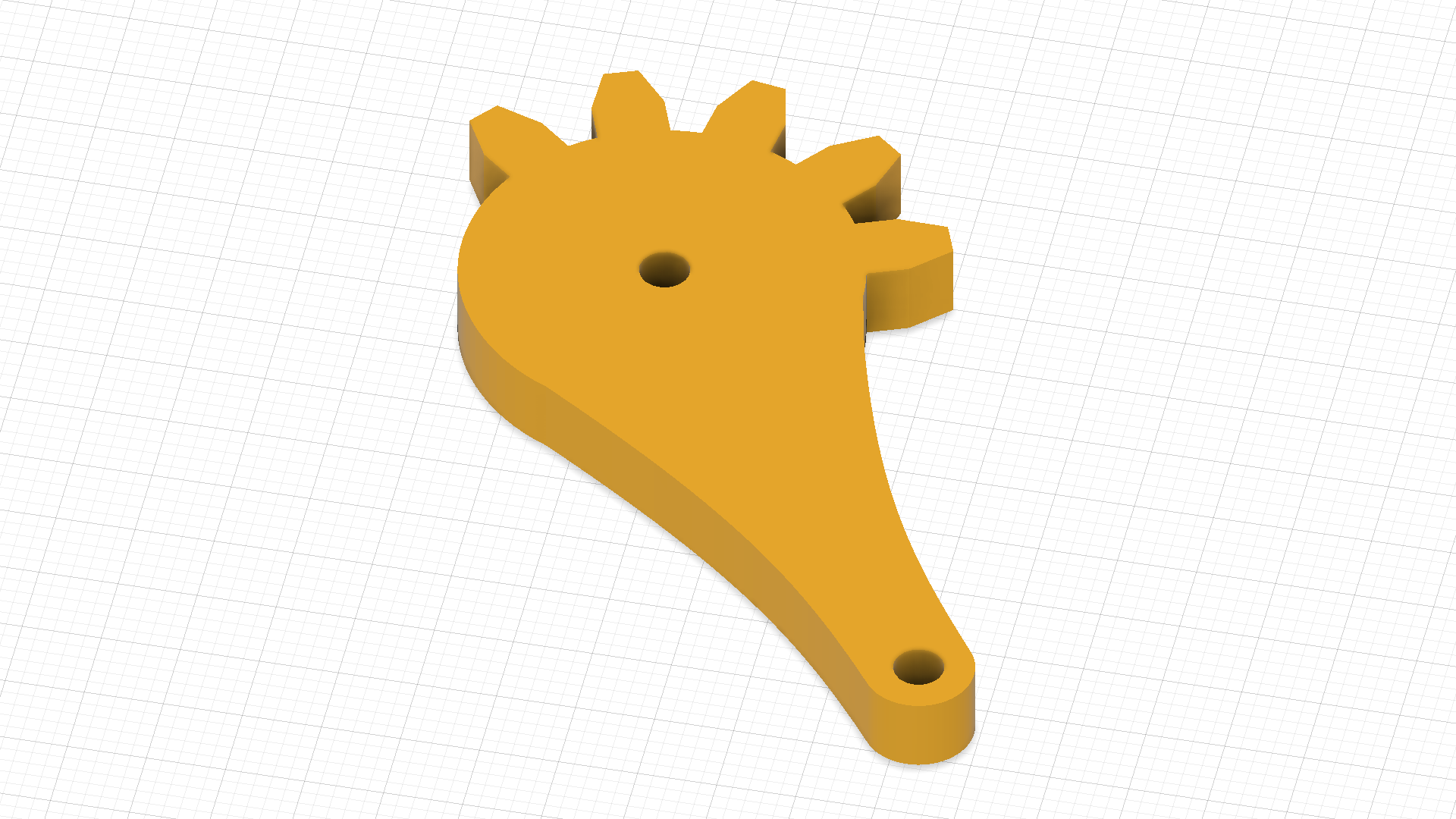

Pincer Gear R 25T3D Print

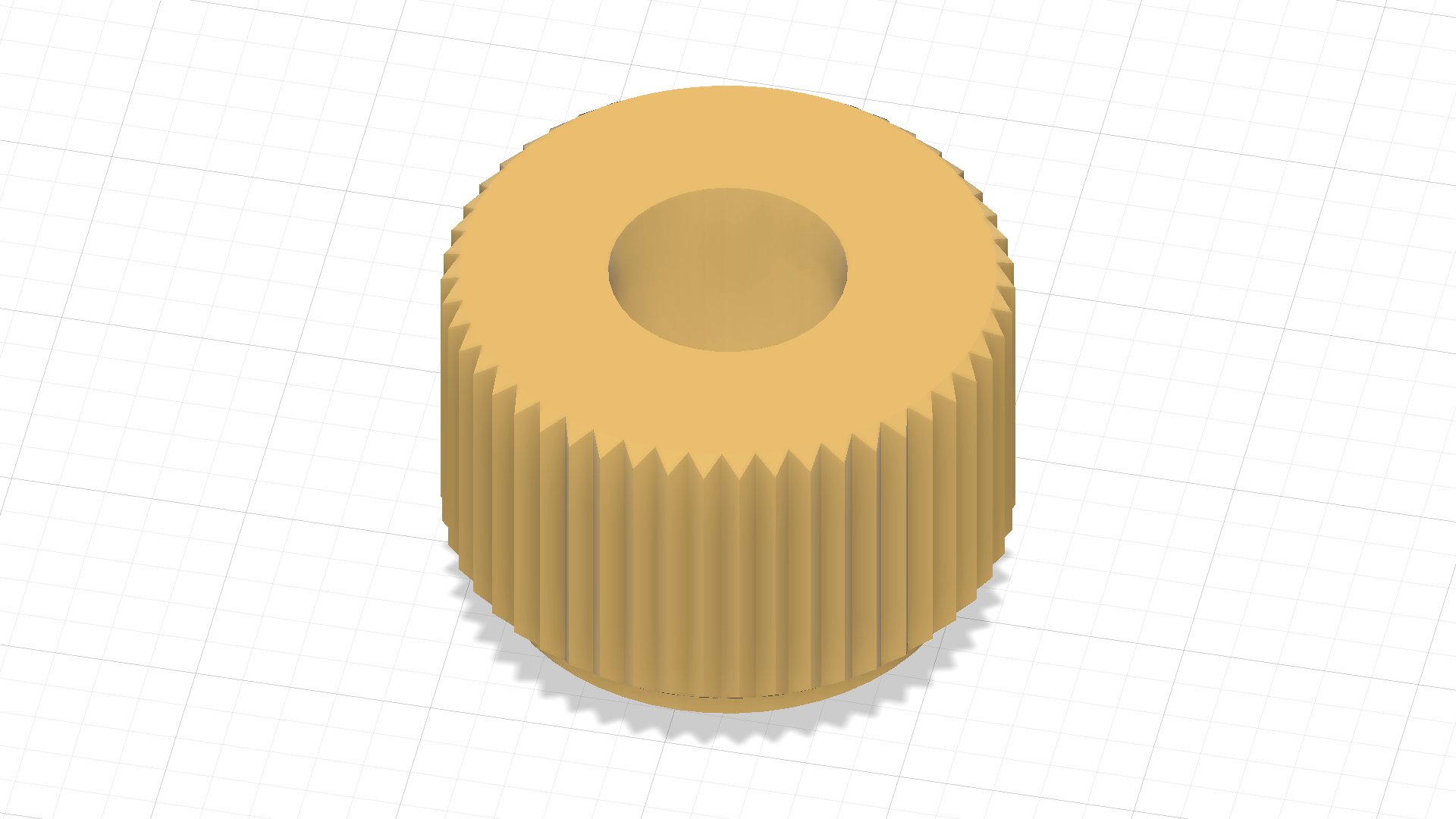

Pincer Servo Gear3D Print

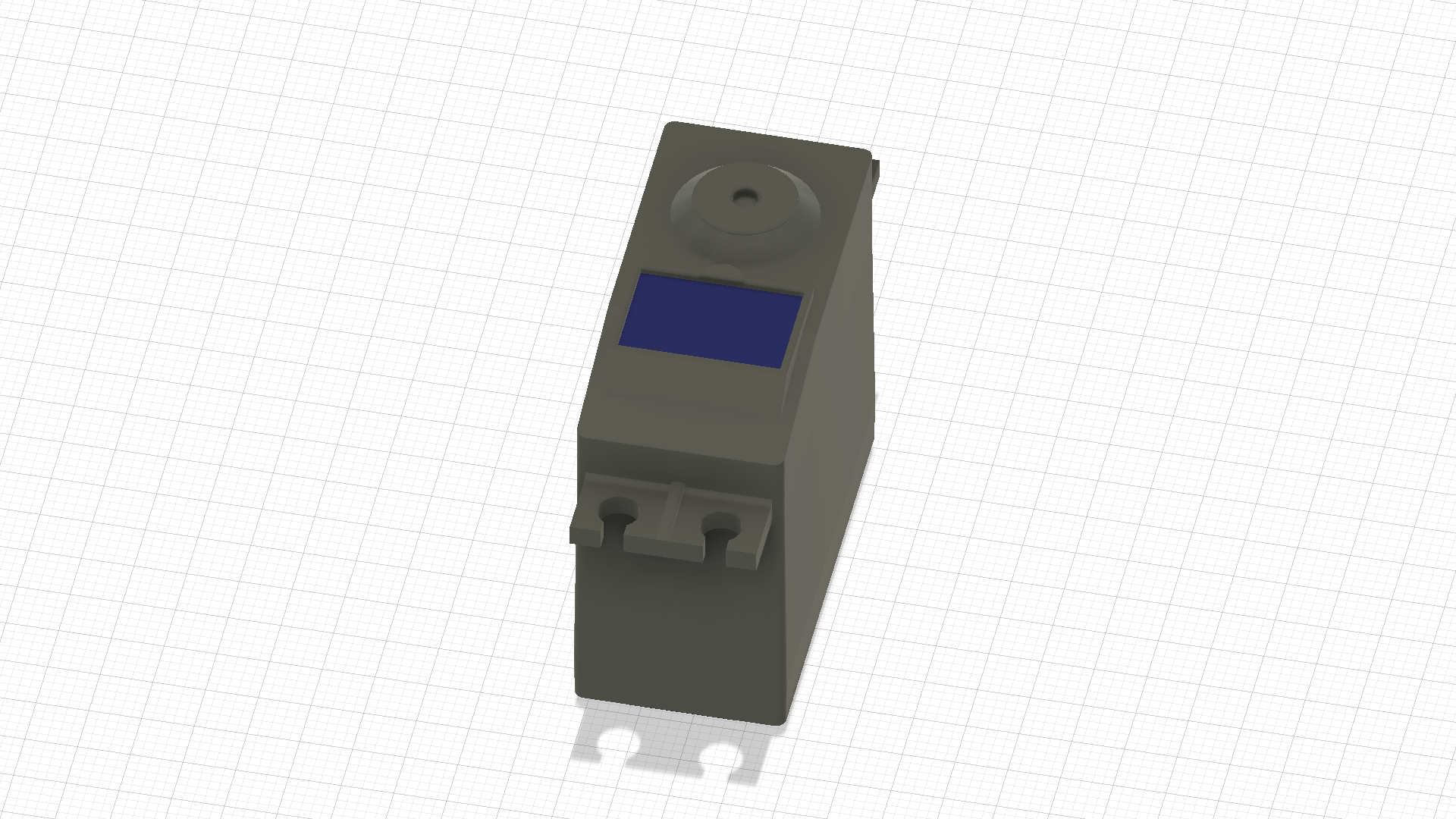

Pincer Servo MG996R Casing3D Print

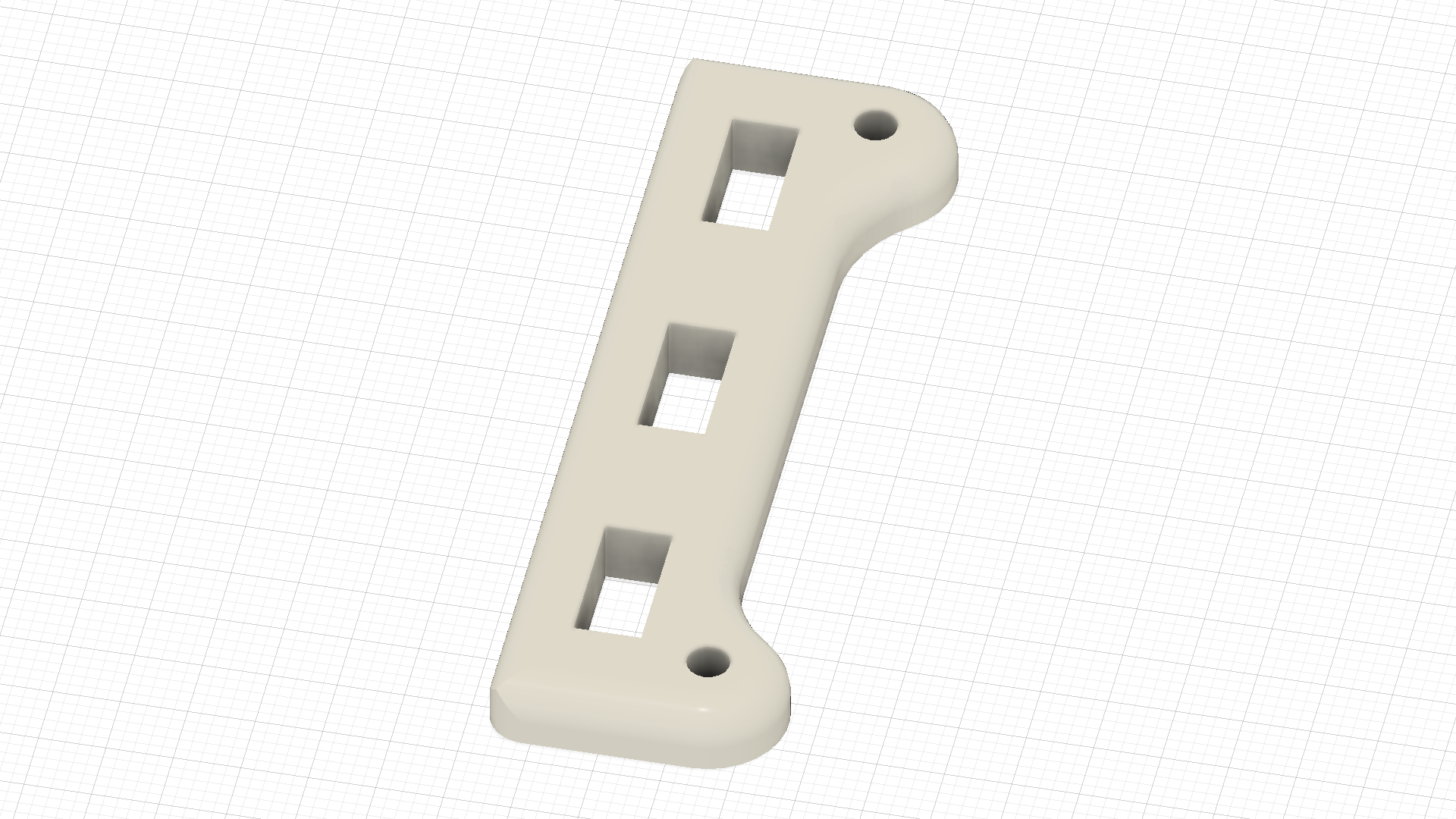

Pincer Top Plate3D Print

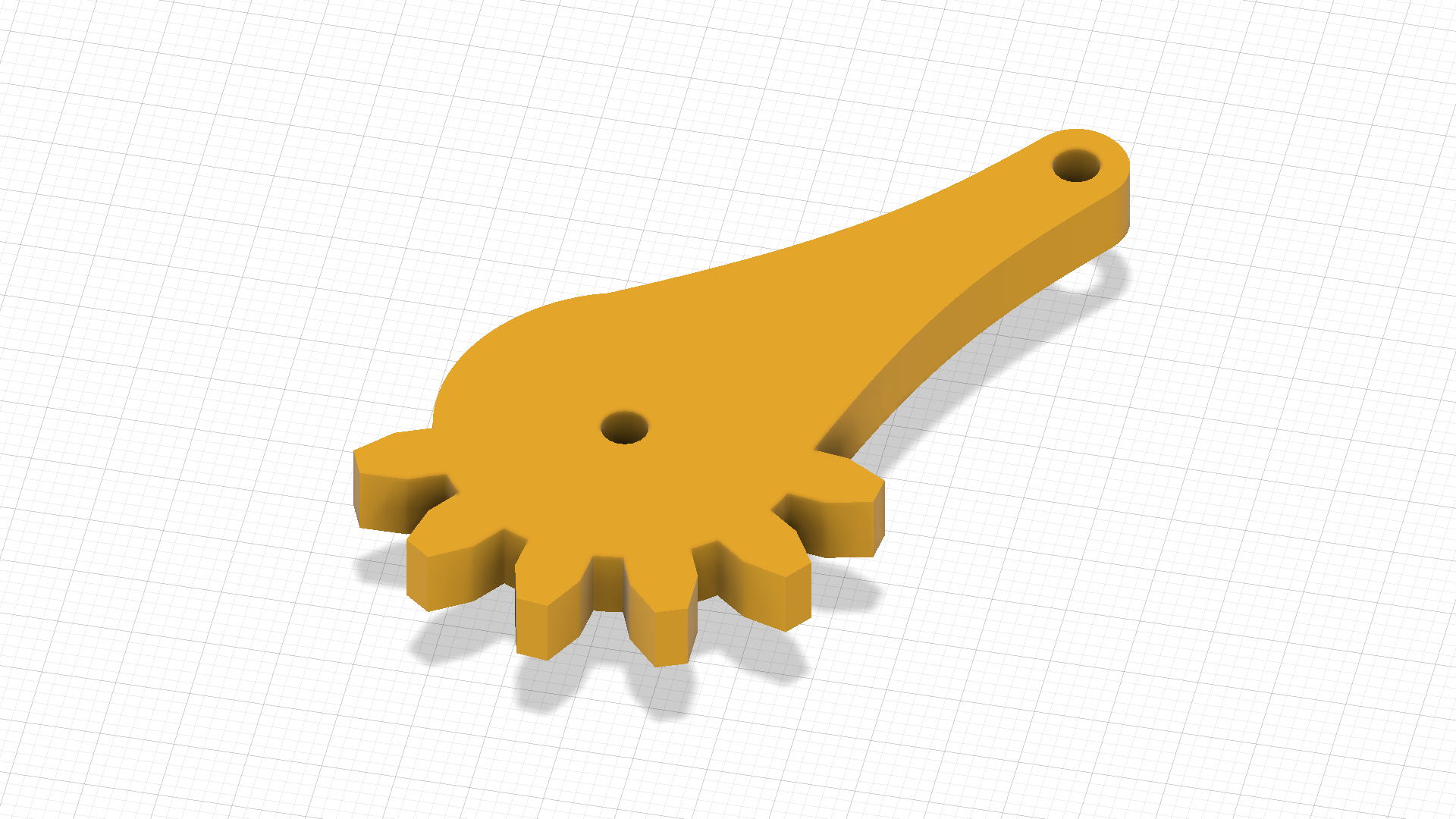

Pincer Gear L 25T3D Print

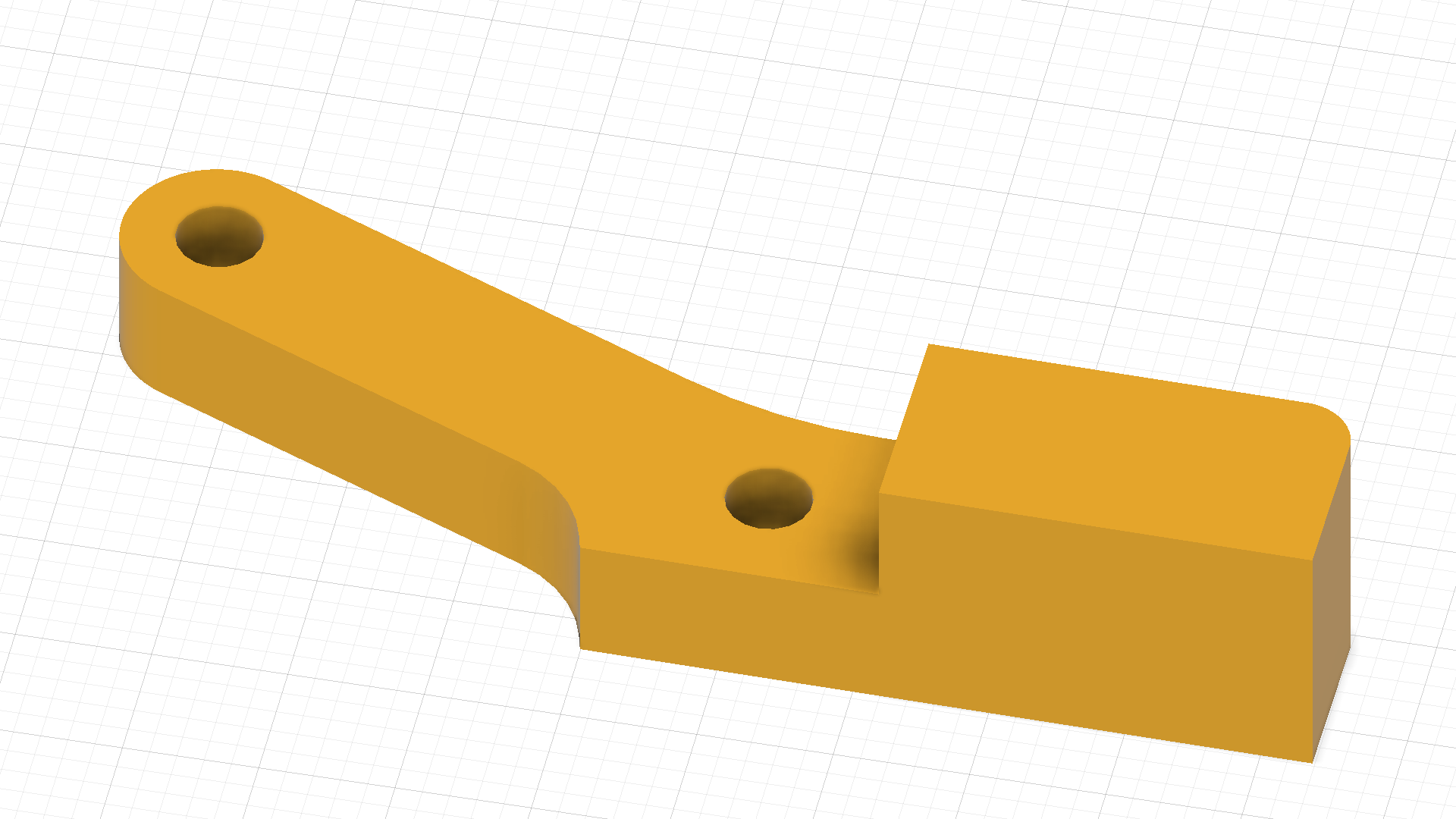

Pincer Lower Arm L3D Print

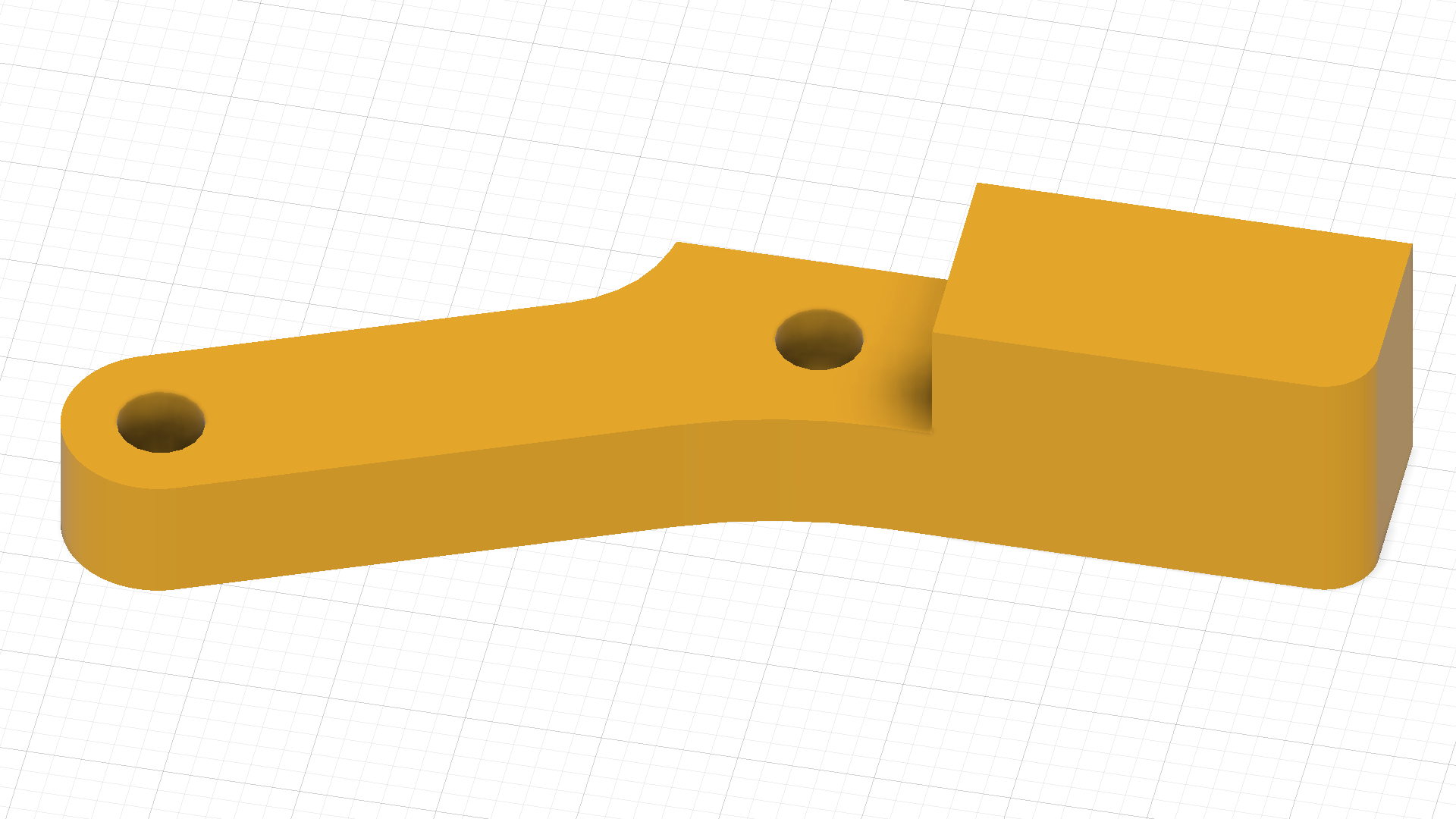

Pincer Lower Arm R3D Print

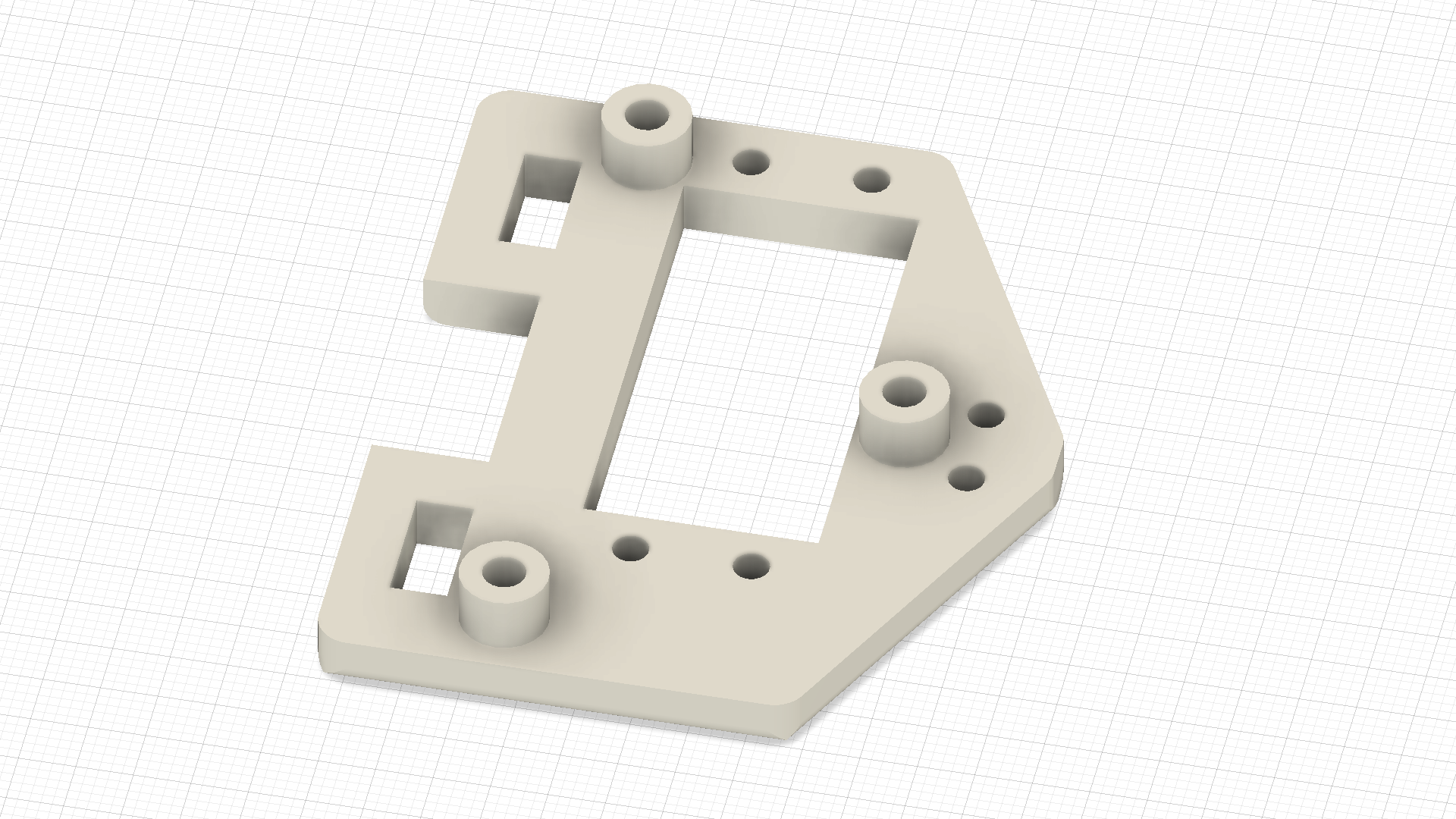

Pincer Lower Plate3D Print

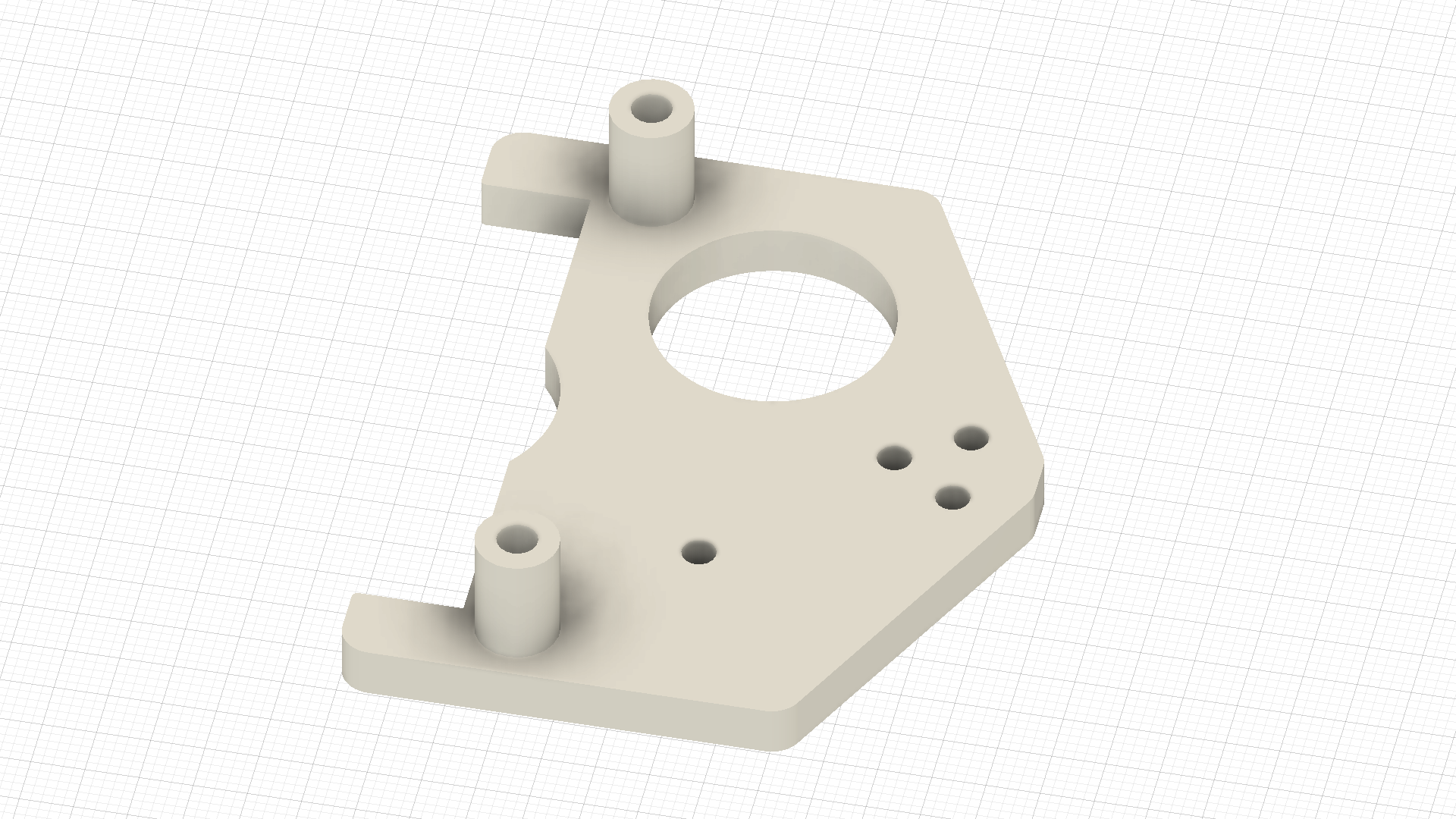

Pincer Middle Plate3D Print

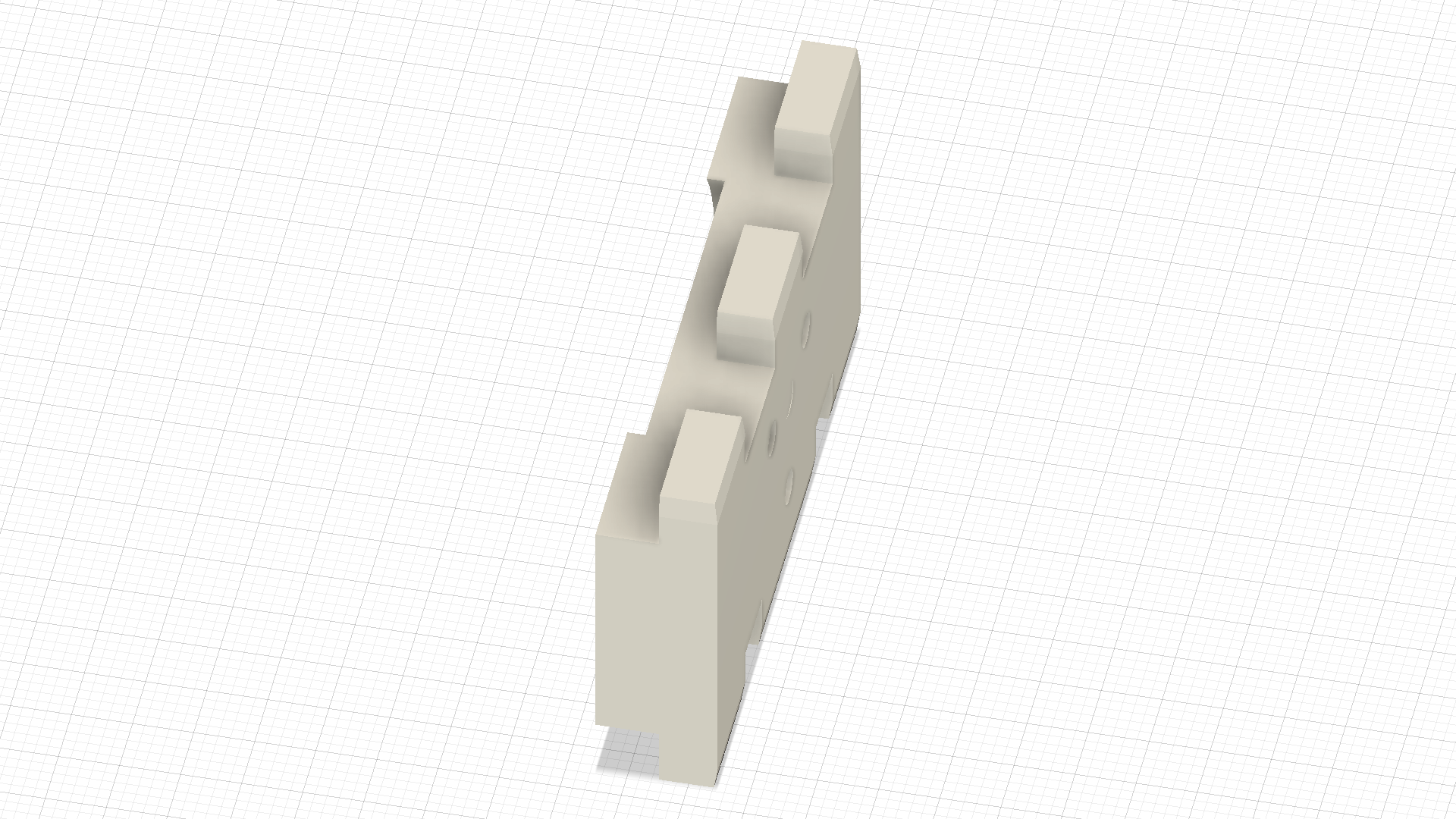

Pincer Rear Plate and Horn3D Print

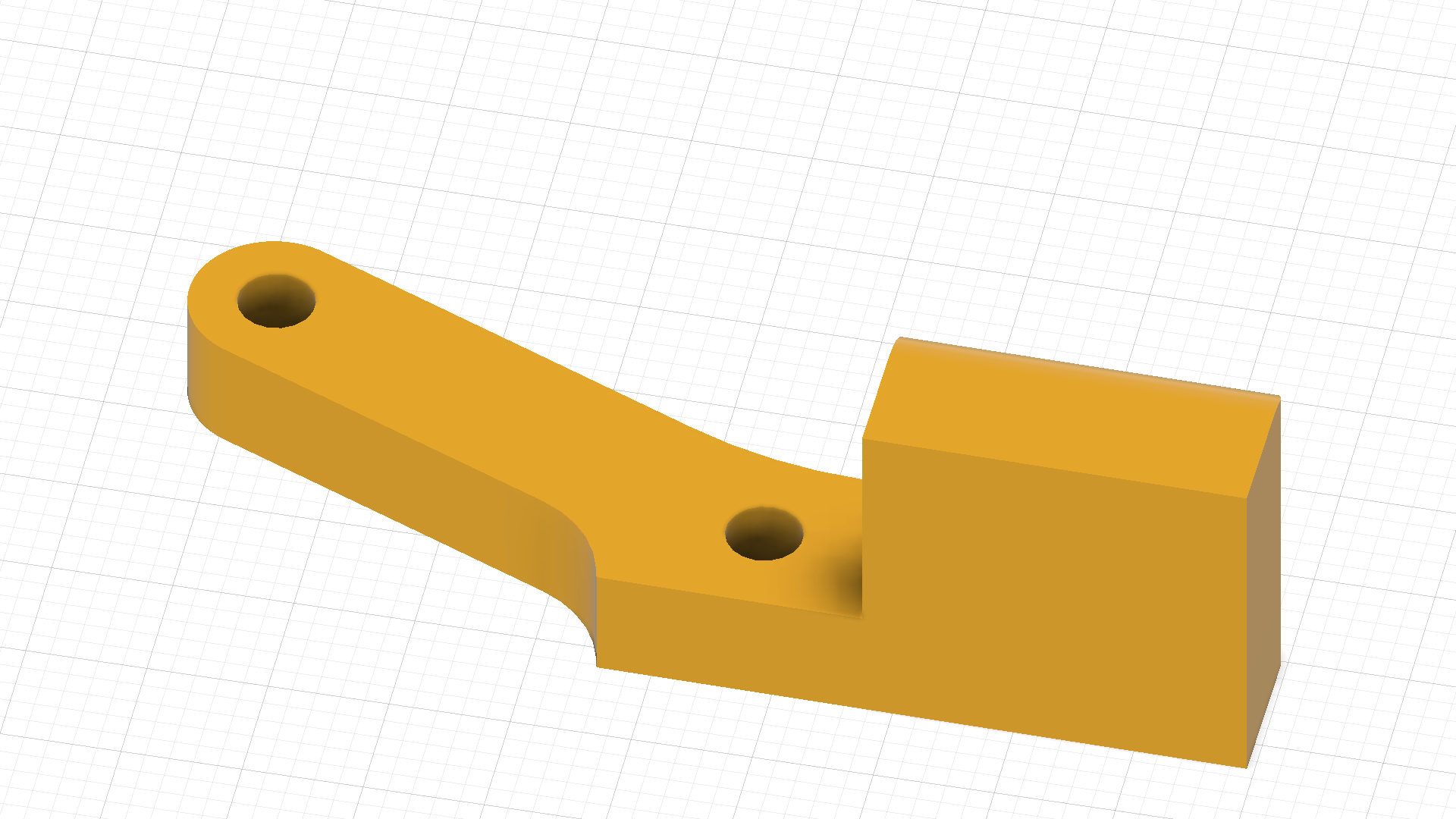

Pincer Upper Arm L3D Print

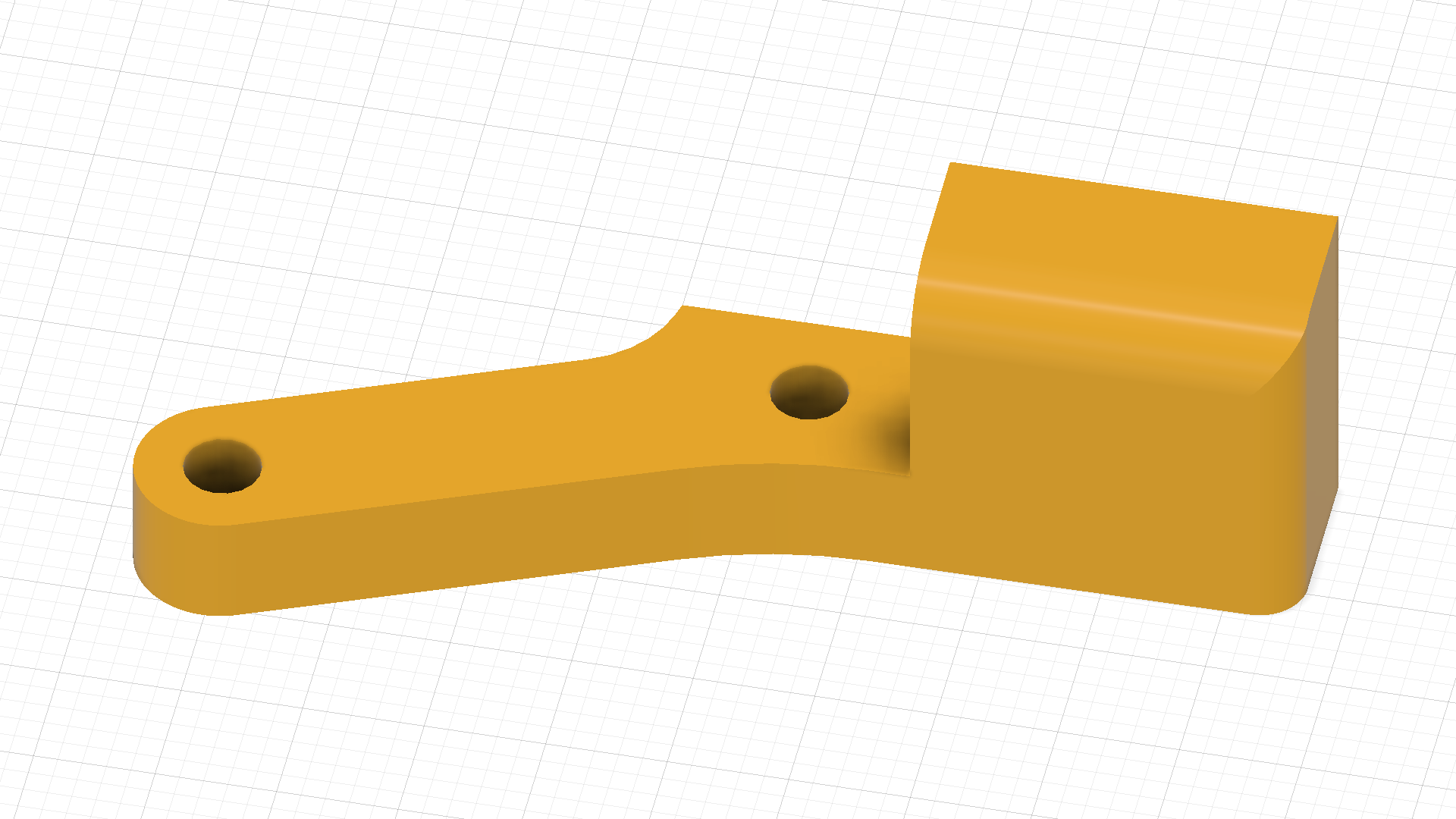

Pincer Upper Arm R3D Print
🔁 Common Printing Objects
2 types × 4 eachThese parts are shared across multiple arm sub-assemblies. Each must be printed 4×.

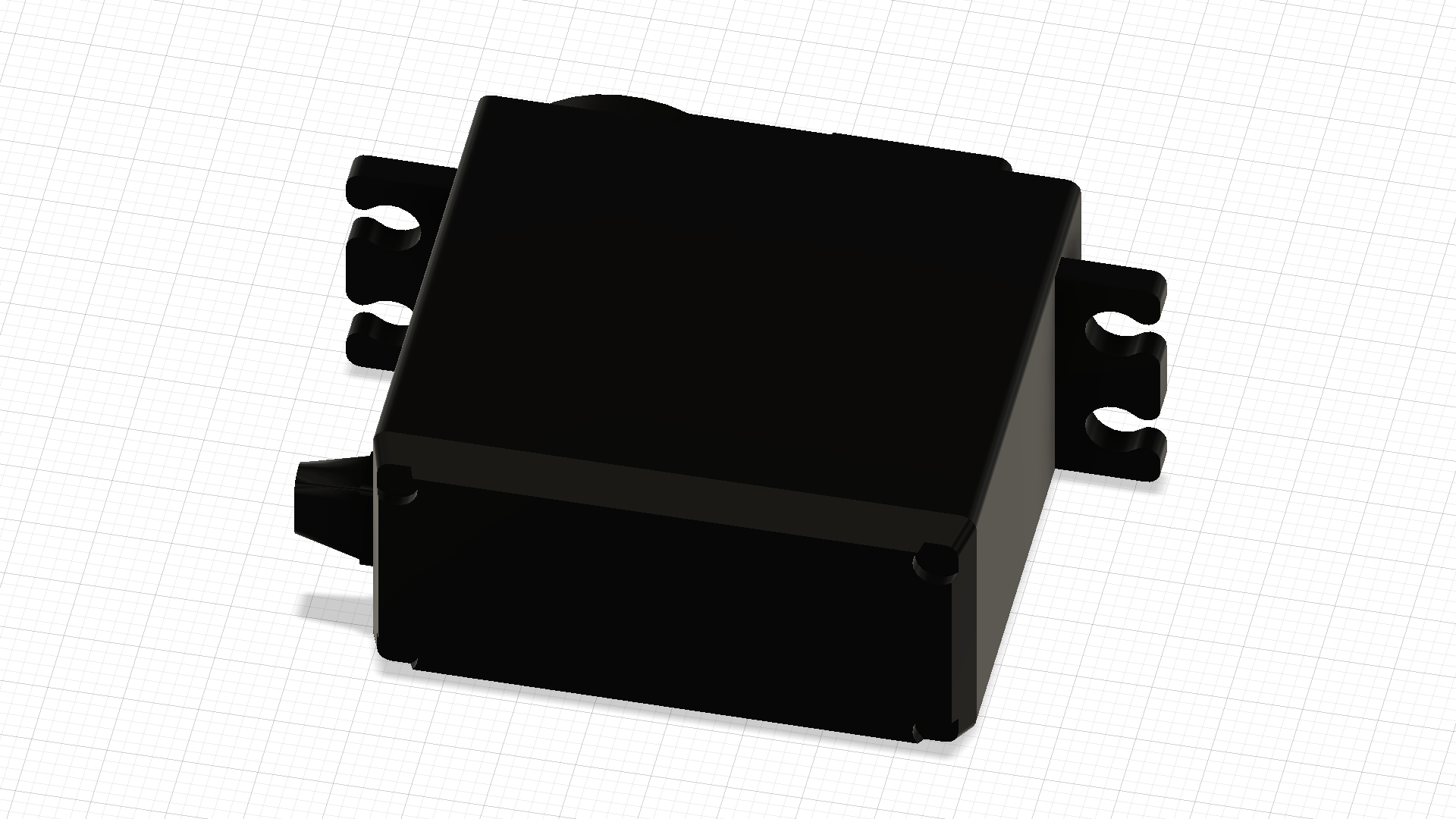

Servo MG996R Casings3D Print × 4

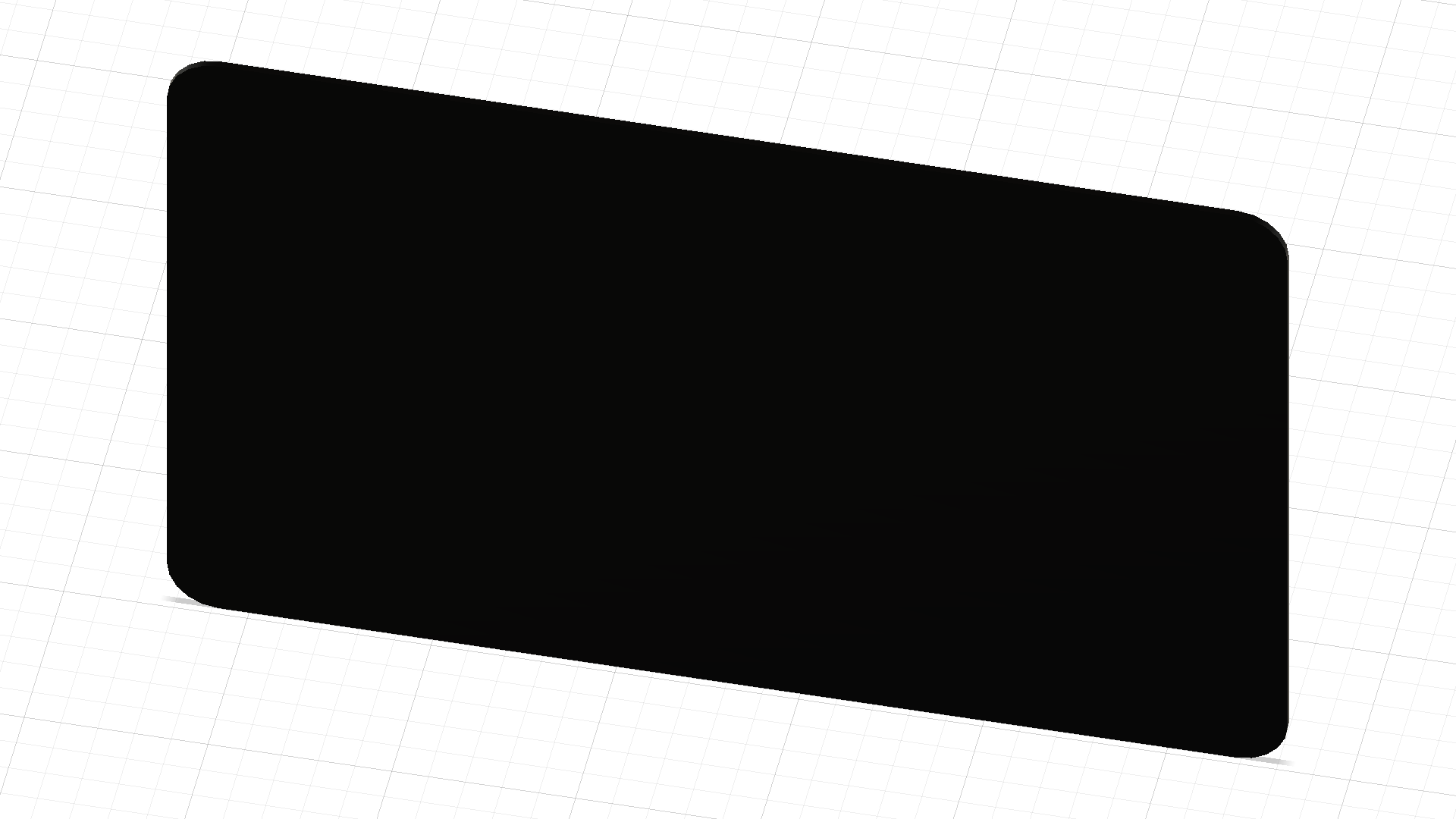

Servo MG996R Door Panel3D Print × 4
🛒 Parts to Purchase
HardwareThe following items must be purchased. Order the exact part or a dimensionally equivalent substitute.

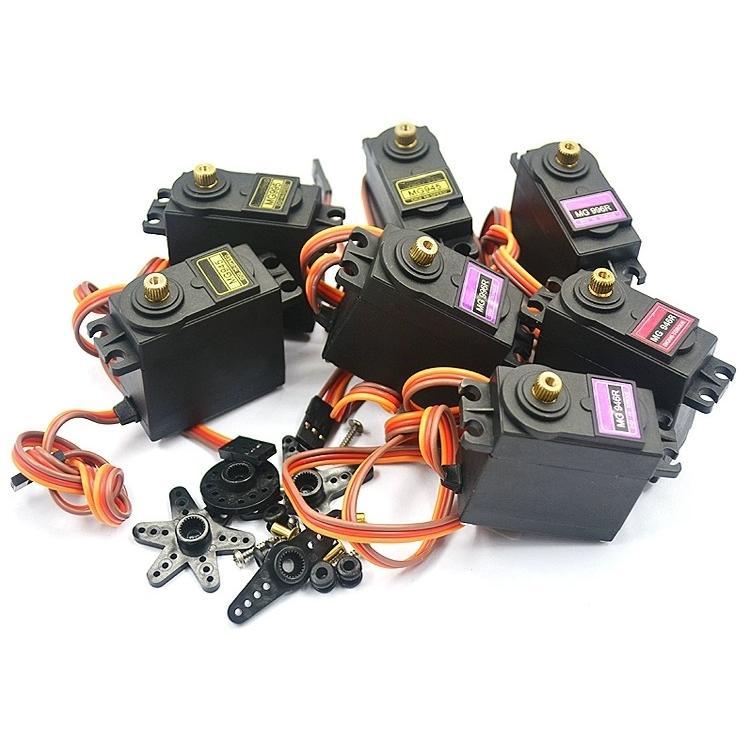

MG996R or DS3218 Servo ×4Purchase
MG996R or DS3218 Pro 20KG 180° digital servo

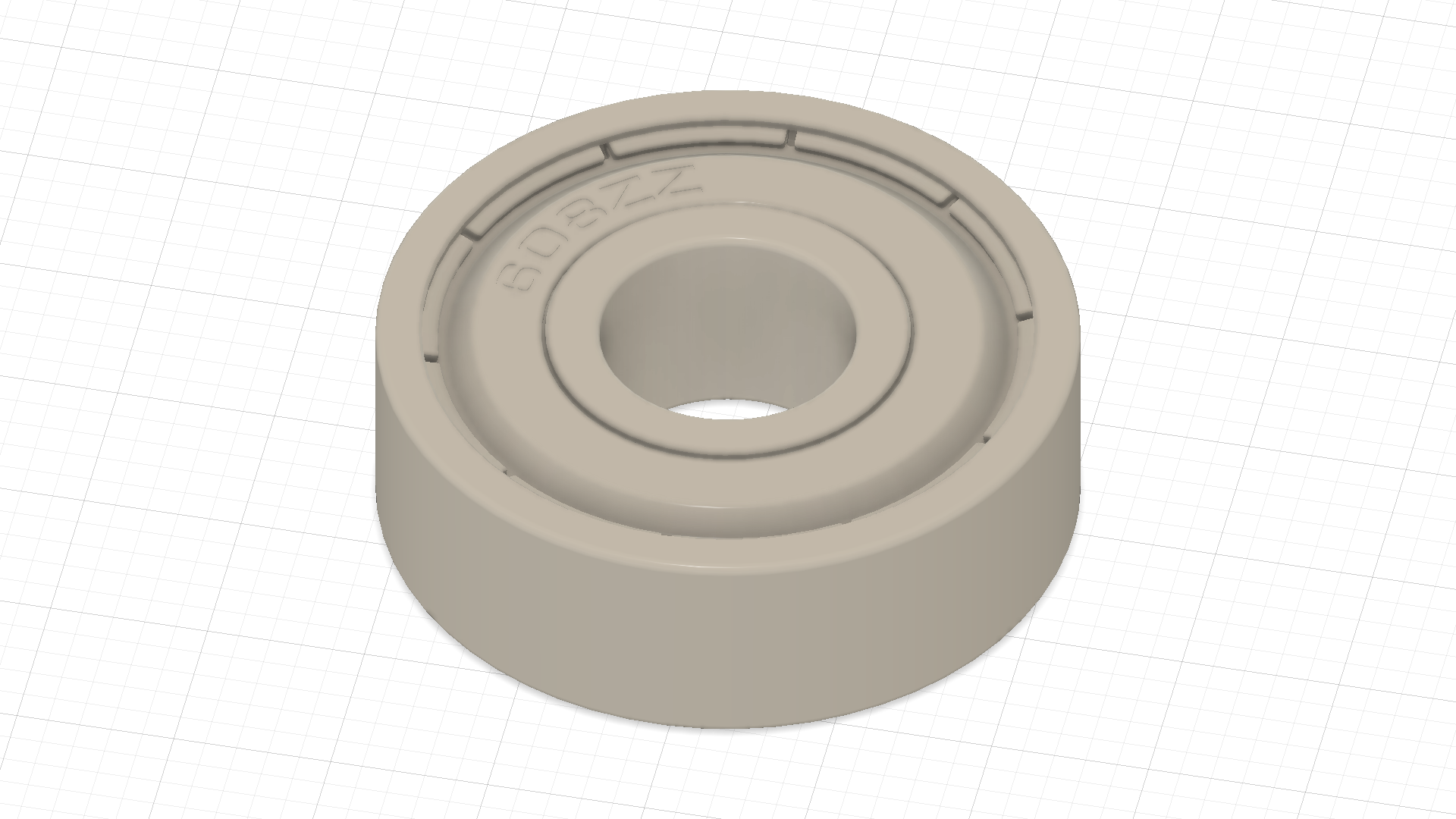

Ball Bearing 608ZZ × 1Purchase
608ZZ or equivalent — recommend 608RS for outdoor use

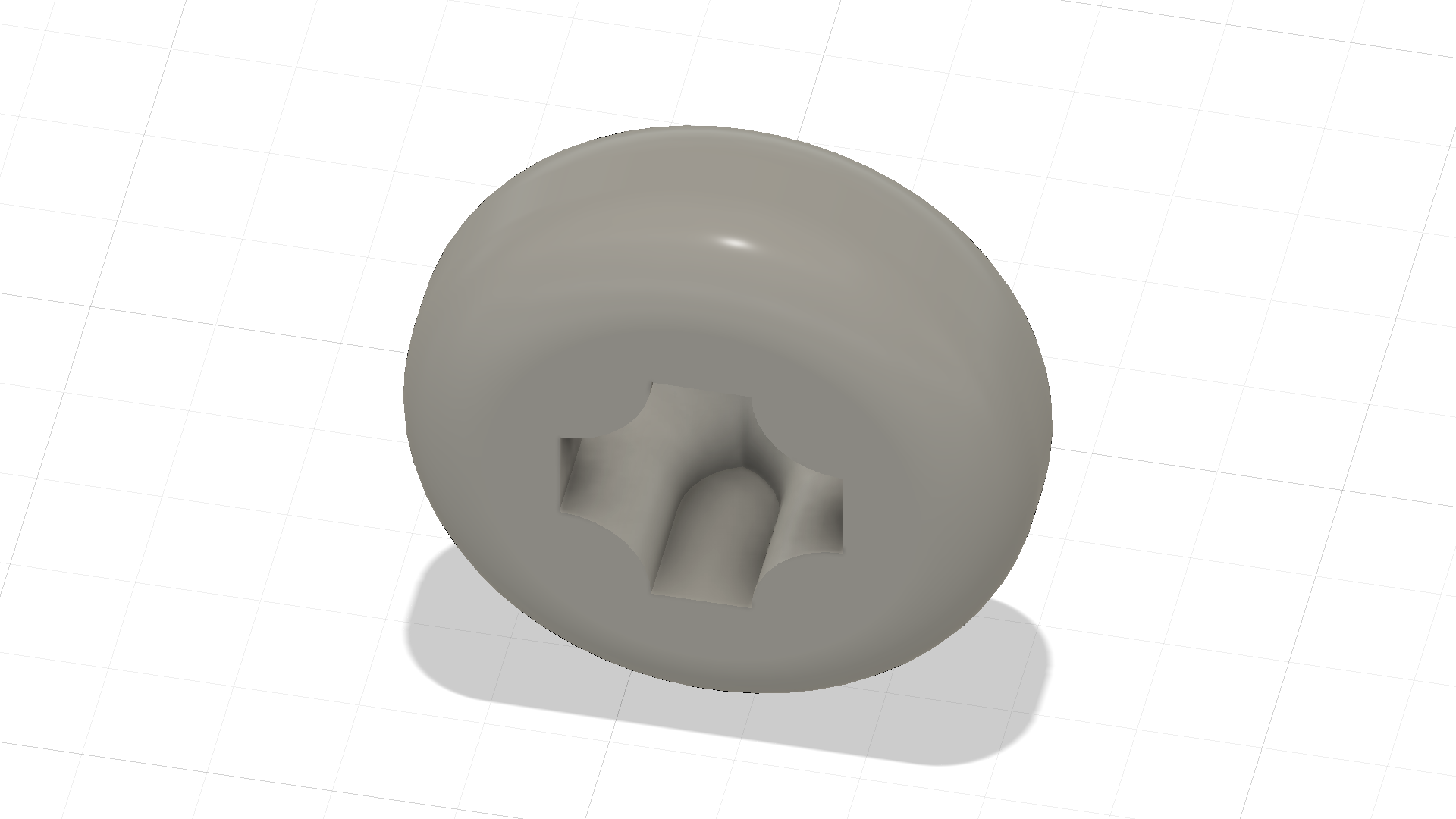

Servo Bolt × 16Purchase
Standard servo mounting bolt — 16 required

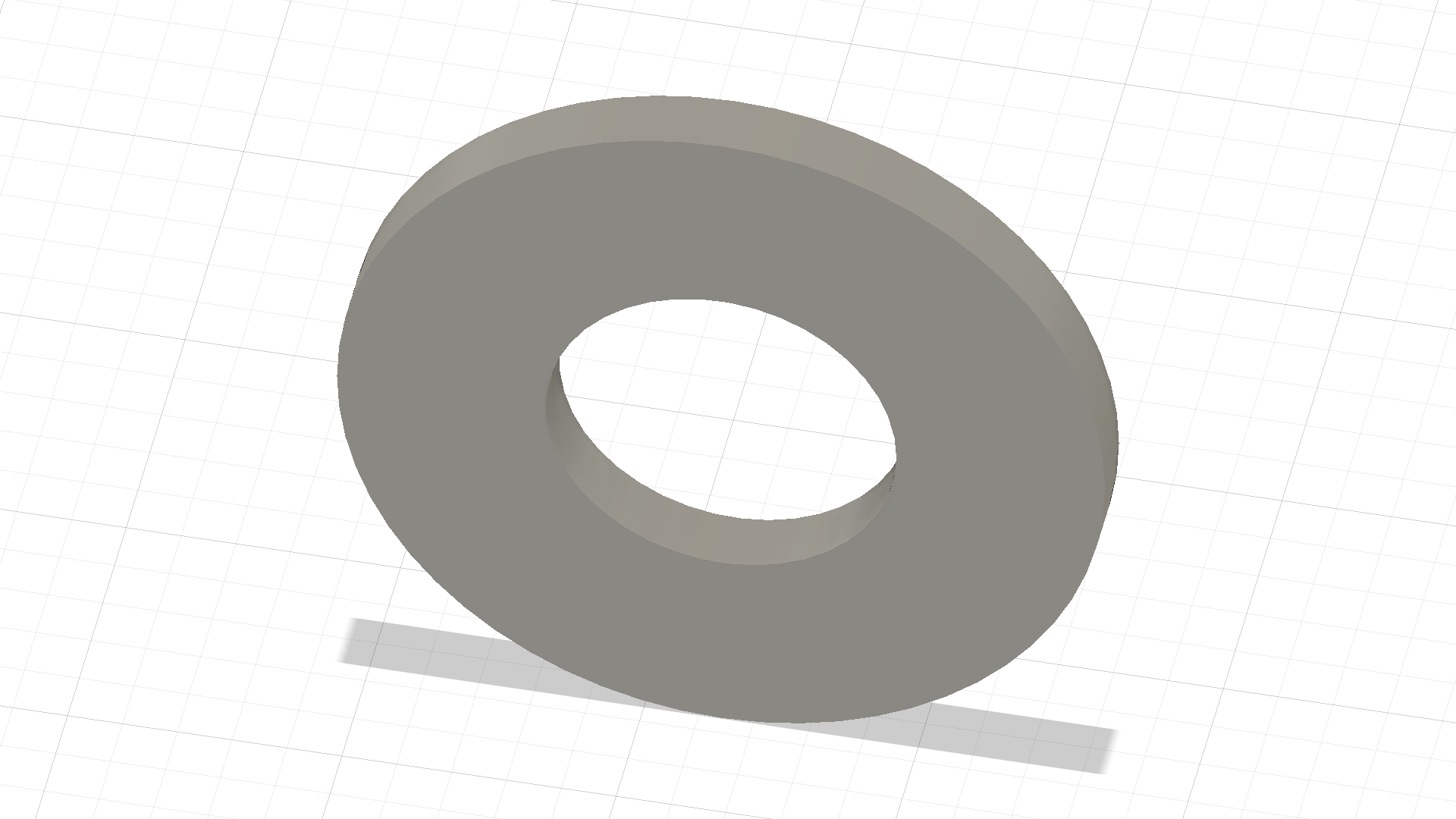

3mm SS Washer 90965A130 × 1Purchase
McMaster-Carr 90965A130 or equivalent

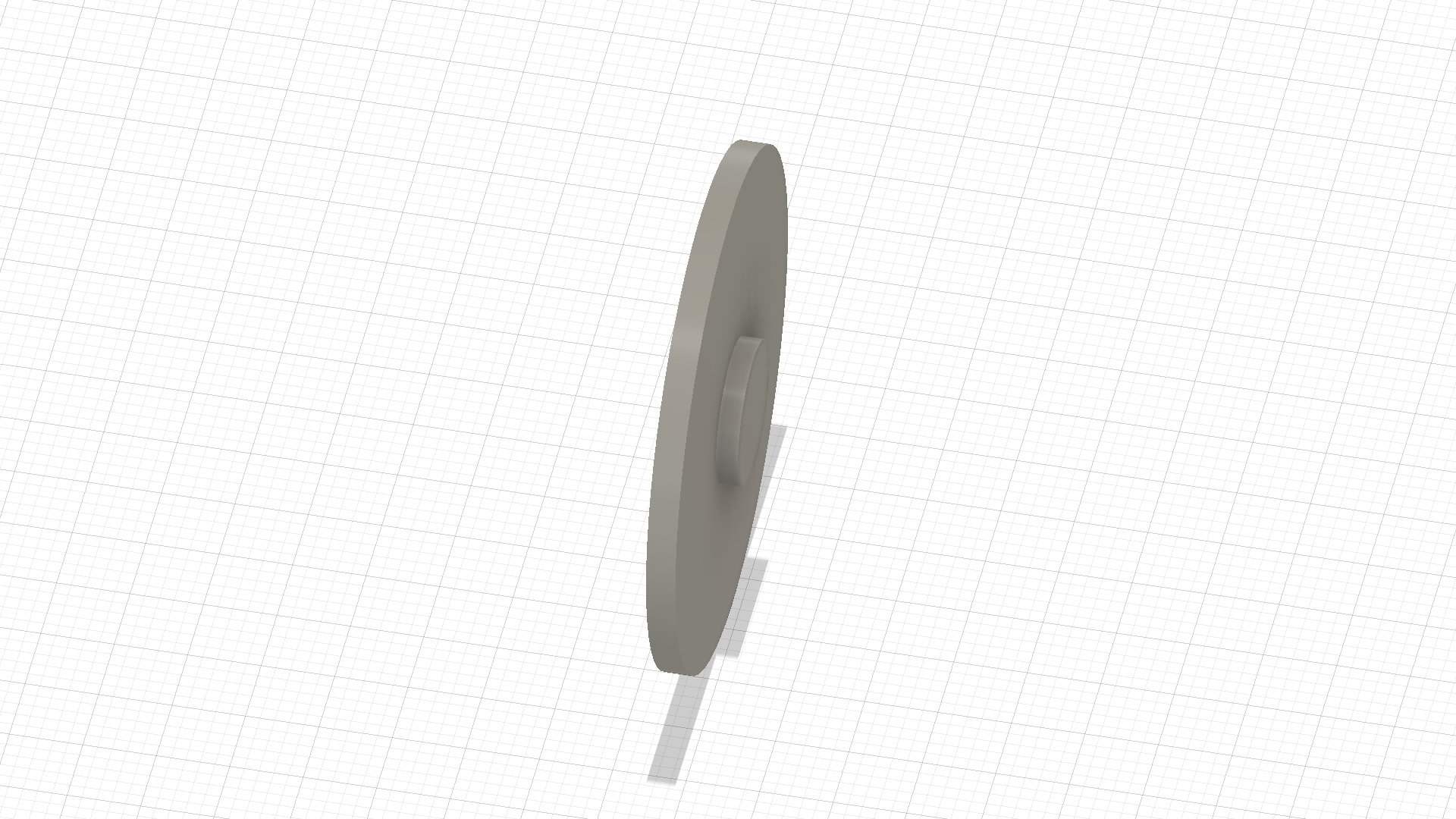

Servo MG996R Horn ×1Purchase
Standard MG996R servo horn
